Tomada NBR 14136: como identificar, quando usar e por que seguir o padrão é obrigatório

Você já comprou um eletrodoméstico ou equipamento profissional e percebeu que o plugue não encaixa na tomada?
Esse cenário, que muitos consideram um incômodo, é na verdade resultado direto da NBR 14136, a norma brasileira que padronizou tomadas e plugues no país.

Mais do que um ajuste estético ou de conveniência, essa padronização é uma exigência de segurança elétrica, que protege pessoas, instalações e equipamentos contra riscos de sobrecarga, aquecimento e incêndio.

E para profissionais que atuam como integradores de sistemas de CFTV e ambientes bancários, compreender e aplicar a NBR 14136 é ainda mais crítico, já que a continuidade da operação e a confiabilidade elétrica são fatores estratégicos para esses setores.

O que é a NBR 14136

A NBR 14136 é uma norma da ABNT (Associação Brasileira de Normas Técnicas) que estabeleceu o padrão oficial de plugues e tomadas no Brasil.

Antes dela, era comum encontrar dezenas de modelos diferentes em uma mesma instalação, criando confusão, riscos e a necessidade constante de adaptadores.

Com a norma, o Brasil passou a adotar dois tipos principais de tomadas:

• 10 amperes (10A): destinadas a aparelhos de baixo consumo, como televisores, computadores, luminárias e pequenos eletrônicos.

• 20 amperes (20A): projetadas para equipamentos de maior consumo, como micro-ondas, secadores de cabelo, air fryers, máquinas de lavar louça e aquecedores.

Esse padrão trouxe uniformidade, segurança e confiabilidade para instalações residenciais, comerciais e também para ambientes corporativos de missão crítica.

VEJA TAMBÉM| Nobreaks e estabilizadores: como trabalhar juntos na proteção elétrica

Como identificar uma tomada NBR 14136

Identificar uma tomada que segue a NBR 14136 é relativamente simples:

1. Três furos: dois pinos (fase e neutro) e um central (aterramento).

2. Espaçamento padronizado entre os furos, que evita o uso de plugues incompatíveis.

3. Diferença visível nos furos:
   • Tomadas de 10A possuem furos mais estreitos, compatíveis com pinos finos.

   • Tomadas de 20A possuem furos mais largos, compatíveis com pinos grossos.

Essa diferenciação é intencional: um plugue de 20A não entra em uma tomada de 10A, justamente para impedir sobrecarga em instalações que não foram dimensionadas para suportar aparelhos de maior potência.

Quando usar tomadas de 10A e 20A

Tomadas de 10A

São ideais para equipamentos de menor consumo, como:

• Computadores e notebooks.

• Carregadores de celular.

• Luminárias e ventiladores.

• Televisores e pequenos eletrodomésticos.

Tomadas de 20A

São obrigatórias para aparelhos que consomem mais energia, como:

• Fornos de micro-ondas.

• Air fryers e fritadeiras elétricas.

• Secadores de cabelo e chapinhas.

• Máquinas de lavar louça.

• Aquecedores elétricos.

VEJA TAMBÉM| Qual o melhor nobreak para câmeras de segurança em empresas

Aplicações críticas: CFTV e sistemas bancários

Para integradores de CFTV, as centrais de monitoramento, servidores de vídeo e gravadores digitais (DVR/NVR) exigem tomadas confiáveis para evitar falhas em gravações ou perda de imagens.

Em sistemas bancários, caixas eletrônicos, centrais de alarme e dispositivos de autenticação precisam de energia estável para garantir disponibilidade contínua e proteção de dados.

Nesses cenários, o uso correto de tomadas 10A e 20A, combinado com aterramento e proteção contra surtos, se torna indispensável.

Por que seguir o padrão é obrigatório

Respeitar a NBR 14136 não é apenas seguir uma norma técnica: é atender a uma exigência de segurança e conformidade legal.

As razões são claras:

• Prevenção de sobrecargas: evita que aparelhos de alto consumo sejam conectados em tomadas de 10A.

• Redução de riscos de incêndio: impede o superaquecimento da fiação.

• Compatibilidade com fabricantes: todos os novos eletrodomésticos seguem o padrão.

• Padronização para integradores: em projetos de CFTV e bancos, elimina improvisos e garante continuidade operacional.

• Segurança de dados: evita falhas elétricas que podem comprometer sistemas de monitoramento e registros financeiros.

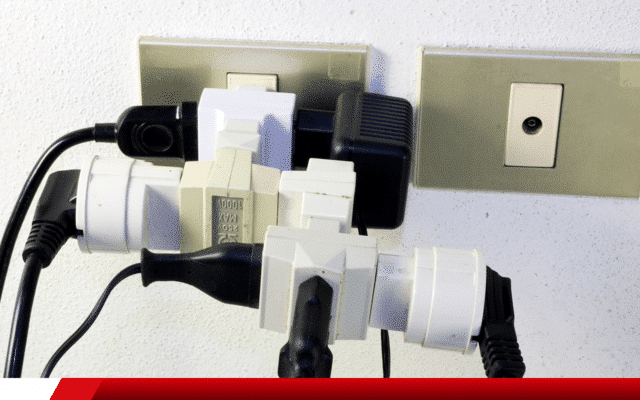

O perigo dos adaptadores improvisados

Uma prática comum é tentar resolver incompatibilidades usando adaptadores, extensões ou benjamins.
Apesar de parecer prático, esse recurso cria riscos sérios:

• Mau contato → resistência elétrica elevada.

• Aquecimento excessivo → derretimento de carcaças plásticas.

• Faíscas → incêndios em residências, escritórios e ambientes críticos.

Em ambientes de CFTV e sistemas bancários, o uso de adaptadores pode significar não apenas risco elétrico, mas também interrupção de serviços essenciais, como vigilância e transações.

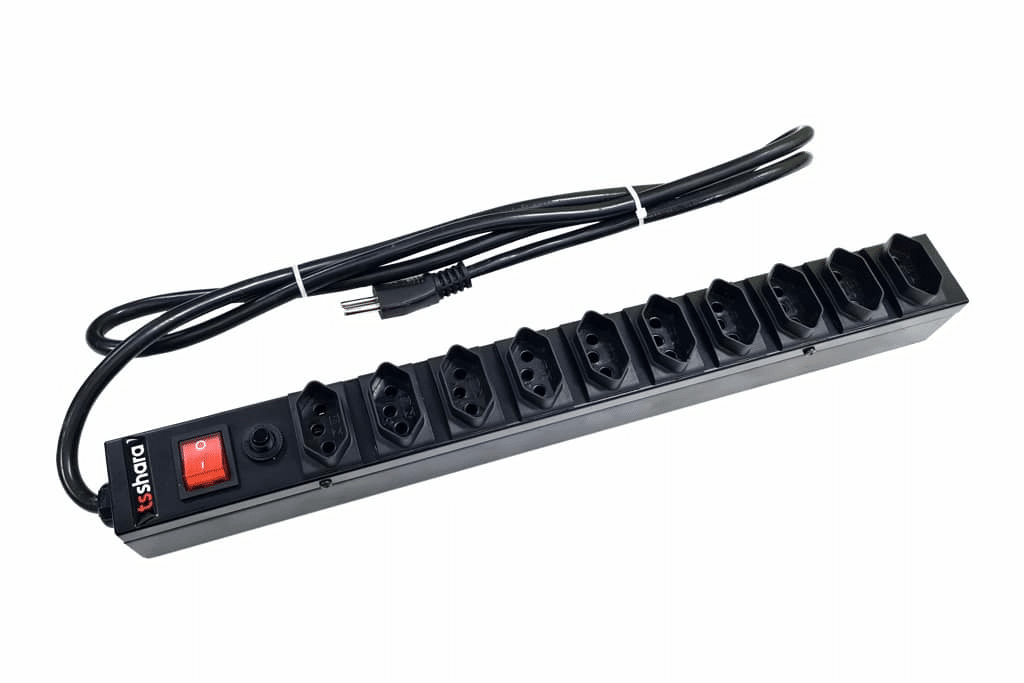

O ideal é utilizar filtros de linha, pois eles funcionam como uma camada extra de proteção para seus equipamentos eletrônicos, evitando danos causados por oscilações de energia, surtos elétricos e sobrecargas. No caso do Filtro de Linha Protetor 8 Tomadas da TS Shara, por exemplo, você conta com um produto desenvolvido especificamente para oferecer segurança, organização e confiabilidade no uso diário. Ele ajuda a proteger notebooks, TVs, computadores, consoles, fontes e acessórios, prolongando a vida útil dos aparelhos e reduzindo riscos de queima. Além disso, o design com múltiplas tomadas permite conectar diversos dispositivos de forma prática, mantendo o ambiente mais organizado e seguro. Para quem busca estabilidade e tranquilidade, um bom filtro de linha é uma escolha essencial
A solução segura: adequação por um eletricista qualificado

Se o plugue de 20A não encaixa na tomada de 10A, a saída correta não é o adaptador.
A recomendação é procurar um eletricista de confiança, que irá:

1. Avaliar a fiação e os disjuntores existentes.

2. Substituir a tomada por uma de 20A se a fiação suportar a carga.

3. Reforçar cabos e disjuntores, se necessário, para adequar a instalação.

Essa abordagem garante conformidade com a NBR 14136, elimina riscos e assegura maior confiabilidade elétrica, especialmente em sistemas críticos de monitoramento e bancários.

Benefícios da padronização NBR 14136

A adoção da norma traz vantagens para consumidores, fabricantes e integradores:

• Mais segurança: diminui a incidência de sobrecargas e acidentes elétricos.

• Clareza: consumidores entendem com facilidade qual tomada usar.

• Durabilidade: reduz danos em equipamentos causados por mau contato.

• Confiabilidade em sistemas críticos: em CFTV e bancos, garante disponibilidade contínua.

• Padronização nacional: simplifica manutenções e reduz custos de projetos elétricos.

Conclusão

A Tomada NBR 14136 é muito mais do que uma formalidade: é um recurso essencial de proteção elétrica.
Ela evita sobrecargas, reduz riscos de incêndios e garante que cada equipamento seja ligado em um circuito compatível com sua demanda.

Para integradores de equipamentos de CFTV e sistemas bancários, seguir a norma é fundamental.
Além de ser obrigatório, garante segurança operacional, continuidade de serviços e proteção de dados críticos.

Nunca use adaptadores como solução rápida.
Em caso de incompatibilidade, conte sempre com um eletricista de confiança para adequar a instalação de forma segura e conforme as exigências técnicas.

Ao respeitar a NBR 14136, você não apenas atende a uma obrigação normativa, mas também protege pessoas, equipamentos e processos que dependem de energia confiável.

Perguntas frequentes

1. O que é a NBR 14136?
   É a norma brasileira que padroniza tomadas e plugues em 10A e 20A para garantir segurança e compatibilidade.
2. Como identificar se minha tomada é de 10A ou 20A?
   Pelo tamanho dos furos: 10A são mais estreitos, enquanto 20A são mais largos.Nos plugues vem marcado 10A ou 20A e também nas tomadas, mas se você tentou encaixar e não entra, então é certeza que o plugue é de 20A e a tomada de 10A, consulte um eletricista para efetuar a avaliação e troca.
3. Por que meu plugue não encaixa na tomada?
   Porque a norma impede que aparelhos de 20A sejam ligados em tomadas de 10A, evitando sobrecarga.
4. Posso usar adaptadores para resolver incompatibilidades?
   Não. Adaptadores comprometem a segurança e aumentam riscos de incêndio.
5. Tomadas de 20A aceitam plugues de 10A?
   Sim. Elas são compatíveis com os dois tipos de plugues.
6. Preciso trocar a fiação para usar tomadas de 20A?
   Se a fiação suportar a carga, não. Caso contrário, é necessário adequar cabos e disjuntores.
7. Quais aparelhos devem usar tomadas de 20A?
   Micro-ondas, fornos elétricos, secadores, air fryers, aquecedores e máquinas de lavar louça.
8. E no caso de sistemas de CFTV?
   As centrais de monitoramento e servidores devem estar conectados em tomadas padronizadas e bem aterradas para evitar falhas.
9. E em sistemas bancários?
   Caixas eletrônicos e centrais de autenticação exigem tomadas confiáveis, sem improvisos ou adaptadores.
10. Quem deve fazer a adequação elétrica?
    Um eletricista qualificado, que irá garantir conformidade com a norma e segurança da instalação.
