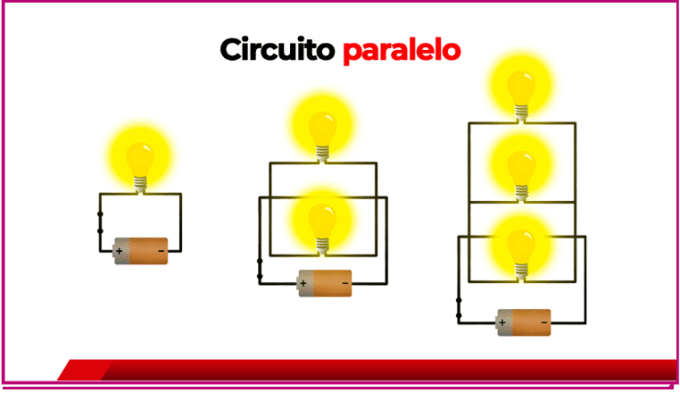

Um circuito em paralelo é uma configuração de circuito elétrico onde os componentes são conectados em vários caminhos de fluxo de corrente.
Isso significa que a tensão elétrica é igual em todos os componentes, mas a corrente pode variar em cada um deles, dependendo da resistência ou da carga de cada componente.
Como funciona um circuito em paralelo
Um circuito em paralelo funciona distribuindo a corrente elétrica através de múltiplos caminhos, permitindo que ela flua de forma independente por diferentes componentes, mas sob a mesma tensão.
Aqui está uma explicação passo a passo de como funciona um circuito em paralelo:
1.Fonte de tensão
O circuito começa com uma fonte de tensão (como uma bateria ou uma fonte de alimentação elétrica) que fornece a energia necessária para o circuito.
2. Divisão de corrente
- A partir da fonte de tensão, os condutores (fios) se ramificam em várias vias, cada uma levando a um ou mais componentes conectados em paralelo (como resistores, LEDs, ou outros dispositivos elétricos).
- Neste ponto, a corrente elétrica é dividida, enviando uma fração da corrente total através de cada ramo paralelo. A quantidade de corrente em cada ramo depende da resistência de cada componente nesse ramo.
3. Mesma tensão em todos os componentes
Em um circuito em paralelo, todos os componentes recebem a mesma tensão. Isso significa que a diferença de potencial (voltagem) entre os dois terminais de cada componente é igual à tensão total fornecida pela fonte.
4.Resistência Total e Lei de Ohm
- A resistência total de um circuito em paralelo é calculada usando a fórmula:
onde R1, R2,… são as resistências dos componentes individuais.
- A corrente em cada ramo pode ser calculada usando a Lei de Ohm V = IR onde V é a tensão sobre o componente, I é a corrente através do componente, e R é a resistência do componente.
5.Independência dos componentes
Em um circuito em paralelo, cada caminho ou ramo opera independentemente dos outros. Se um componente falhar ou for removido, não interrompe a operação dos outros componentes no circuito. A corrente simplesmente deixa de fluir através do componente afetado, mas continua nos outros ramos.
6. Retorno à Fonte
Após passar pelos componentes, a corrente de cada ramo é reunida novamente em um ponto comum antes de retornar à fonte de tensão, completando o circuito.
Essa configuração é especialmente útil em sistemas elétricos onde a manutenção da mesma tensão em todos os dispositivos é crucial, como em sistemas de iluminação ou em aparelhos eletrônicos onde diferentes componentes precisam operar sob a mesma tensão para funcionarem corretamente.
Características de um circuito em paralelo
Aqui estão algumas características principais dos circuitos em paralelo
- Mesma tensão: Em um circuito em paralelo, todos os componentes compartilham a mesma tensão. Isso significa que, se você medir a tensão em cada componente, o valor será o mesmo para todos.
- Corrente dividida: A corrente total que flui do circuito é dividida entre os caminhos paralelos. A soma das correntes em cada caminho é igual à corrente total que flui do circuito.
- Resistência equivalente: A resistência total em um circuito em paralelo é reduzida e é sempre menor do que a menor das resistências individuais dos componentes no circuito. Isso ocorre porque a adição de mais caminhos paralelos permite que mais corrente flua através do circuito.
- Continuidade: Se um componente em um circuito em paralelo falha ou é desconectado, ele não interrompe o fluxo de corrente nos outros caminhos. Cada componente opera independentemente dos outros.
Circuitos em paralelo são comumente utilizados em aplicações onde é necessário manter a mesma tensão em vários dispositivos, como em sistemas de iluminação residencial, onde várias lâmpadas são alimentadas pela mesma fonte de tensão, mas operam independentemente uma da outra.
Qual é a vantagem do circuito em paralelo?
Os circuitos em paralelo oferecem várias vantagens significativas, especialmente em comparação com os circuitos em série.
Aqui estão as principais vantagens de utilizar um circuito em paralelo
1. Mesma tensão para todos os componentes
- Todos os componentes em um circuito em paralelo experimentam a mesma tensão que a fonte. Isso é crucial para aplicações onde diferentes dispositivos necessitam operar sob a mesma tensão para funcionar corretamente, como em sistemas eletrônicos domésticos.
2. Independência dos componentes
- Os componentes em um circuito em paralelo operam independentemente. Se um componente falha ou é desconectado, ele não afeta o funcionamento dos outros componentes no circuito. Isso melhora a confiabilidade do sistema geral, pois o resto do circuito pode continuar funcionando normalmente mesmo se uma parte falhar.
3. Flexibilidade na adição ou remoção de componentes
- Adicionar ou remover componentes de um circuito em paralelo é relativamente simples e não afeta significativamente os outros componentes. Isso permite fácil expansão e modificação do circuito, o que é ideal para sistemas que podem precisar de upgrades ou manutenção regular.
4. Redução da resistência total
- A resistência total em um circuito em paralelo é sempre menor do que a menor resistência de qualquer um dos componentes individuais. Isso resulta em maior corrente total fluindo pelo circuito comparado ao que cada componente individual suportaria sozinho, maximizando assim a eficiência do uso da corrente elétrica disponível.
5. Distribuição uniforme de carga
- Em sistemas de iluminação ou aquecimento, por exemplo, a distribuição uniforme de tensão e a independência dos componentes garantem que cada dispositivo receba energia adequada sem sobrecarregar outros componentes do sistema.
6. Segurança e facilidade de manutenção
- Circuitos em paralelo são geralmente mais seguros para trabalhar e manter, porque a falha de um componente geralmente não afeta o estado geral do sistema. Isso também torna a manutenção e o diagnóstico de problemas mais simples e seguros.
Estas vantagens tornam os circuitos em paralelo uma escolha comum para muitas aplicações domésticas e industriais, especialmente onde a segurança, confiabilidade e flexibilidade são preocupações importantes.
Diferenças entre um circuito em paralelo e um circuito em série
Os circuitos em paralelo e em série são duas configurações fundamentais usadas em eletrônica, cada uma com características e comportamentos distintos. Aqui estão as principais diferenças entre eles:
1. Configuração
- Série: Em um circuito em série, os componentes são conectados um após o outro em uma única via de fluxo de corrente. A corrente que flui é a mesma através de cada componente, mas a tensão é dividida entre eles.
- Paralelo: Em um circuito em paralelo, os componentes são conectados para que cada um deles se ligue diretamente tanto ao terminal positivo quanto ao negativo da fonte de energia. Isso significa que a tensão em cada componente é a mesma, e a corrente total se divide entre os componentes.
2. Tensão
- Série: A tensão se divide entre os componentes. A soma das tensões individuais em cada componente é igual à tensão total fornecida pela fonte.
- Paralelo: Todos os componentes recebem a mesma tensão, que é igual à tensão total da fonte.
3. Corrente
- Série: A corrente é a mesma em todos os componentes do circuito. Se um componente for adicionado ou removido, afeta a corrente que flui através de todo o circuito.
- Paralelo: A corrente total do circuito é a soma das correntes em cada componente individual. A corrente através de cada componente pode variar, dependendo da resistência.
4. Resistência Total
- Série: A resistência total é a soma de todas as resistências individuais. Portanto, adicionar mais componentes aumenta a resistência total.
- Paralelo: A resistência total é sempre menor do que a menor resistência de qualquer componente individual. A resistência total diminui à medida que mais componentes são adicionados.
5. Efeitos de uma Falha de Componente
- Série: Se um componente falha ou é removido, todo o circuito é interrompido, semelhante a um colar de contas que se quebra.
- Paralelo: Se um componente falha, ele não interrompe o funcionamento dos outros componentes. O circuito continua a funcionar com os componentes restantes.
6. Aplicações
- Série: Frequentemente usado em aplicações onde a divisão de tensão é necessária, como em strings de lâmpadas de Natal ou baterias em série para aumentar a tensão.
- Paralelo: Comum em sistemas elétricos residenciais e comerciais, onde a mesma tensão é necessária em vários pontos, como tomadas e luminárias.
Cada tipo de circuito tem suas vantagens e desvantagens, dependendo do uso específico. Por exemplo, circuitos em série são simples e úteis para aplicações de baixa corrente, enquanto circuitos em paralelo são ideais para aplicações que exigem maior confiabilidade e manutenção independente dos componentes.
