Componentes de um Circuito Elétrico Simples

Um circuito elétrico simples é uma configuração básica usada para demonstrar os princípios fundamentais da eletricidade.

Geralmente, consiste em três componentes principais:

1. Fonte de Energia: É o ponto de partida do circuito, fornecendo a energia elétrica necessária para o funcionamento do sistema. Exemplos comuns incluem baterias ou geradores.
2. Condutor: Serve como um caminho pelo qual a corrente elétrica flui. Os condutores são geralmente feitos de materiais metálicos como cobre ou alumínio, que possuem alta condutividade elétrica.
3. Carga ou Receptor: É o componente que utiliza a energia elétrica para realizar trabalho, como uma lâmpada, um motor ou um resistor. O objetivo da carga é converter a energia elétrica em outra forma de energia, como luz ou calor.

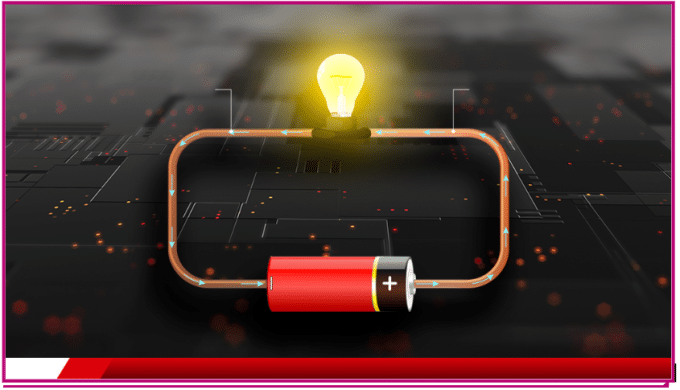

Para que o circuito funcione, ele deve ser fechado, formando um loop contínuo que permite que a corrente elétrica flua do gerador para a carga e de volta ao gerador.

Um interruptor pode ser incluído no circuito para controlar o fluxo de corrente, permitindo que o circuito seja aberto ou fechado conforme necessário.

Vamos entender com mais detalhes os três componentes principais citados

VEJA TAMBÉM| Tudo sobre Circuito Elétrico

1- Fonte de energia

A fonte de energia é o componente que fornece a força eletromotriz (f.e.m.) ou tensão necessária para impulsionar a corrente elétrica através do circuito.

Sua principal função é converter alguma forma de energia (como química, mecânica ou solar) em energia elétrica.

A presença de uma fonte de energia é crucial, pois sem ela, não haveria fluxo de corrente elétrica, e o circuito seria inoperante.

Tipos de fontes de energia em Circuitos Simples

1. Baterias

Definição e Funcionamento: Uma bateria é uma fonte de energia química que converte energia química armazenada em energia elétrica por meio de reações químicas redox. Ela é composta por uma ou mais células eletroquímicas, cada uma contendo um cátodo, um ânodo e um eletrólito.

Aplicações: Muito comuns em circuitos elétricos simples, como projetos de ciências escolares, pequenos gadgets e dispositivos portáteis.

1. Células solares

Definição e funcionamento: Uma célula solar, ou fotovoltaica, é uma fonte de energia que converte energia luminosa diretamente em energia elétrica através do efeito fotovoltaico. Quando a luz incide sobre a célula, ela excita elétrons que criam uma corrente elétrica.

Aplicações: Utilizadas em calculadoras, pequenos robôs ou modelos educacionais que demonstram a geração de energia renovável.

1. Geradores Elétricos

Definição e funcionamento: Um gerador é uma fonte de energia que converte energia mecânica em energia elétrica por meio de indução eletromagnética. O movimento mecânico, como o de uma turbina, induz um campo magnético em um enrolamento de fio, gerando corrente elétrica.

Aplicações: Embora menos comum em circuitos muito simples devido ao seu tamanho e complexidade, os geradores podem ser usados em demonstrações mais avançadas ou em kits educativos.

Características importantes das fontes de energia

• Tensão de saída: A tensão (em volts) que a fonte pode fornecer ao circuito, essencial para determinar a quantidade de energia que pode ser transferida para a carga.
• Capacidade: Refere-se à quantidade total de energia que a fonte pode fornecer ao longo do tempo, geralmente medida em ampère-hora (Ah) para baterias.
• Durabilidade e recarregabilidade: Algumas fontes, como baterias recarregáveis, podem ser usadas repetidamente, enquanto outras têm uma vida útil limitada ou são descartáveis.

Entender a fonte de energia em um circuito elétrico simples é crucial para projetar e construir circuitos eficazes e seguros que atendam aos requisitos do dispositivo ou projeto em questão.

2 – Condutor

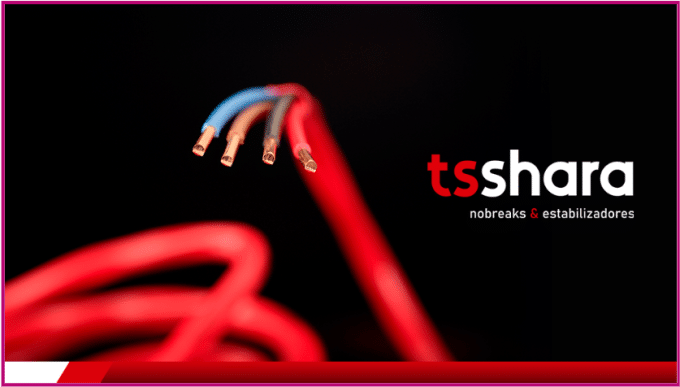

Em um circuito elétrico simples, o “condutor” desempenha um papel essencial ao criar o caminho pelo qual a corrente elétrica pode fluir da fonte de energia para a carga e vice-versa.

Aqui estão os detalhes sobre condutores, incluindo seus tipos, materiais, propriedades e importância no circuito.

Definição de condutor

Um condutor é qualquer material que permite o fluxo fácil de corrente elétrica.

Ele é caracterizado por ter elétrons livres que podem se mover facilmente dentro do material, o que facilita a condução de eletricidade.

Materiais usados como condutores

1. Metais:
   • Exemplos Comuns: Cobre, alumínio, prata e ouro.
   • Por que são usados: Os metais são amplamente utilizados como condutores devido à sua alta condutividade elétrica. O cobre é particularmente popular por ser relativamente barato e altamente eficiente na condução de eletricidade. O alumínio é usado onde o peso é uma preocupação, como em linhas de transmissão de energia.
2. Ligas metálicas:
   • Exemplo: Bronze, aço.
   • Por que são usados: As ligas são menos condutivas do que os metais puros, mas são usadas onde outras propriedades, como resistência à tração ou resistência à corrosão, são necessárias.

Propriedades dos condutores

• Condutividade elétrica: Refere-se à capacidade do material de permitir a passagem de corrente elétrica. Esta propriedade é principalmente influenciada pelo número de elétrons livres disponíveis no material.
• Resistividade: Inversamente relacionada à condutividade, a resistividade é uma medida de quanto o material resiste ao fluxo de corrente elétrica. Baixa resistividade indica um bom condutor.
• Maleabilidade e ductilidade: Muitos condutores metálicos são maleáveis (podem ser batidos em folhas finas) e dúcteis (podem ser esticados em fios finos), o que é vantajoso para a fabricação de fios e cabos.

Importância dos Condutores em Circuitos Simples

• Conexão entre componentes: Os condutores são usados para conectar diferentes componentes de um circuito, garantindo que a corrente elétrica possa fluir sem interrupção ao longo do circuito completo.
• Controle de corrente e tensão: Embora o principal papel dos condutores seja conduzir eletricidade, a escolha do material e do tamanho do condutor pode afetar a quantidade de corrente e a queda de tensão no circuito, influenciando assim o desempenho geral do circuito.
• Flexibilidade e configuração do circuito: A ductilidade e maleabilidade dos condutores metálicos permitem que sejam configurados em praticamente qualquer forma, o que ajuda na criação de circuitos complexos em espaços limitados ou em configurações específicas.

Em resumo, os condutores são cruciais para a funcionalidade de qualquer circuito elétrico, permitindo a transferência eficiente de energia elétrica e contribuindo para a integridade estrutural e elétrica do sistema.



3 – Carga ou receptor

Em um circuito elétrico simples, a “carga” ou “receptor” é o componente que utiliza a energia elétrica fornecida pela fonte de energia, convertendo-a em outra forma de energia para realizar algum tipo de trabalho ou função.

Vamos explorar os tipos, funções e importância das cargas nos circuitos elétricos.

Definição de carga ou receptor

A carga em um circuito elétrico é qualquer dispositivo ou componente que consome energia elétrica.

Ela é o destino final da corrente dentro do circuito e é onde a energia elétrica é transformada em outras formas úteis de energia, como luz, calor ou movimento mecânico.

Tipos comuns de cargas em circuitos simples

1. Lâmpadas incandescentes:
   • Conversão de energia: Transformam energia elétrica em luz e calor. A corrente elétrica aquece um filamento de tungstênio dentro da lâmpada, fazendo-o brilhar e emitir luz.
   • Aplicação: Utilizadas para demonstrações simples de circuitos e em projetos educativos.
2. Resistores:
   • Conversão de energia: Convertem energia elétrica em calor através do efeito Joule (aquecimento resistivo).
   • Aplicação: Podem ser usados para controlar o nível de corrente em um circuito, servindo tanto como carga quanto como componente de controle.
3. Motores elétricos:
   • Conversão de energia: Convertem energia elétrica em movimento mecânico.
   • Aplicação: Comuns em projetos que necessitam de uma demonstração de conversão de energia elétrica em energia mecânica, como pequenos ventiladores ou rodas motorizadas em kits educacionais.
4. Alto-falantes:
   • Conversão de energia: Transformam energia elétrica em energia sonora.
   • Aplicação: Podem ser incluídos em circuitos simples para demonstrar a conversão de energia elétrica em ondas sonoras.

Propriedades e considerações de design para cargas

• Impedância e resistência: A carga geralmente apresenta uma certa resistência (ou impedância em circuitos AC) ao fluxo de corrente, que não só determina a quantidade de energia consumida mas também influencia a distribuição de tensão e corrente no circuito.
• Capacidade de potência: A capacidade de uma carga de manejar uma certa quantidade de energia sem sofrer danos é crucial. Isso está diretamente relacionado à sua classificação de potência, que deve ser escolhida com base na tensão e corrente esperadas no circuito.
• Eficiência energética: Algumas cargas são mais eficientes do que outras na conversão de energia elétrica em outras formas de energia. A eficiência é uma consideração importante em muitas aplicações práticas, especialmente em sistemas de energia.

Importância das cargas em circuitos

• Determinação da funcionalidade do circuito: A natureza e o propósito de uma carga definem a principal função do circuito. Por exemplo, um circuito projetado para iluminar uma lâmpada tem um propósito diferente de um que alimenta um motor.
• Influência na dinâmica do circuito: A carga afeta a forma como a corrente flui no circuito e pode determinar o comportamento de outros componentes, como fontes de energia e condutores, dependendo de suas características elétricas.
• Aplicações práticas e educativas: Cargas variadas em circuitos elétricos simples permitem uma ampla gama de aplicações, desde iluminação e aquecimento até aplicações motorizadas e sonoras, facilitando tanto o uso prático quanto educacional.

Em resumo, a carga é um componente vital em qualquer circuito elétrico, responsável pela utilização final da energia elétrica e pela definição da aplicação prática do circuito.
