Normas e boas práticas para um aterramento elétrico eficiente em empresas

Conexão de aterramento elétrico destacando normas e boas práticas.

Garantir aterramento elétrico eficiente em empresas é fundamental para segurança de pessoas, continuidade operacional e proteção de equipamentos.

Neste texto, você vai entender o que as normas exigem em linhas gerais, como funciona o sistema de aterramento, quais práticas elevam a confiabilidade e que cuidados adotar no projeto, instalação, medição e manutenção.

Por que o aterramento elétrico é indispensável

O aterramento elétrico cria um caminho de baixa impedância para correntes de falha e descargas, promovendo o acionamento correto de dispositivos de proteção e reduzindo tensões perigosas em partes metálicas expostas.

Além da segurança, ele melhora a qualidade de energia, reduzindo problemas de ruído, interferências e travamentos em TI, automação e instrumentação.

Em ambientes corporativos, onde interrupções custam caro, um aterramento bem executado ajuda a evitar que falhas simples se tornem paradas prolongadas ou danos em série.

Conceitos essenciais

  • Condutor de proteção PE
    Fio dedicado à proteção, ligado a carcaças metálicas e ao sistema de aterramento, conduzindo correntes de falha até o ponto de terra.

  • Barramento de equipotencialização
    Barra que interliga PE, estruturas metálicas, blindagens, tubulações metálicas e malha de terra, minimizando diferenças de potencial.

  • Resistência de terra
    Resultado do conjunto eletrodo-solo. Valores menores tendem a favorecer o escoamento de correntes de surto e de curto.

  • SPDA
    Sistema para proteção contra descargas atmosféricas. Deve ser coordenado ao aterramento de potência e às medidas internas de proteção.

  • DPS
    Dispositivo de proteção contra surtos. Atua em conjunto com o aterramento para desviar picos e proteger cargas sensíveis.

VEJA TAMBÉM| Descargas elétricas: os riscos invisíveis para seus equipamentos e como evitar prejuízos

O que as normas costumam exigir em linhas gerais

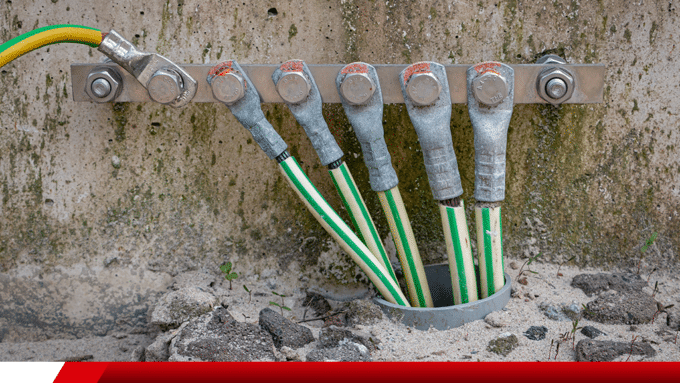

Barramento de aterramento com múltiplos condutores elétricos conectados.

As normas técnicas e regulamentações de segurança estabelecem princípios como: presença de condutores de proteção dimensionados, equipotencialização principal e suplementar, seletividade de proteções, compatibilidade entre SPDA e aterramento de potência e procedimentos de comissionamento e manutenção periódica

Também reforçam a necessidade de responsável técnico e documentação atualizada, incluindo esquemas unifilares, memoriais e laudos de medição.

Cada instalação deve atender às normas aplicáveis ao seu setor e tipologia. Em caso de dúvida, a prioridade é seguir a norma mais específica ao uso e ao ambiente, sempre com projeto assinado por profissional habilitado.

Topologias de aterramento resumidas

  • TN
    O neutro da fonte é aterrado e as massas são ligadas ao ponto de terra da fonte. Facilita a atuação rápida de disjuntores e fusíveis.

  • TT
    Neutro aterrado na fonte e massas aterradas em eletrodos locais. Exige especial atenção ao uso de DR para disparos confiáveis.

  • IT
    Fonte isolada da terra ou aterrada por alta impedância. Usado em processos que não podem parar, com monitor de isolamento e procedimentos específicos.

A escolha depende da fonte de alimentação, criticidade dos processos e requisitos de segurança.

Boas práticas de projeto de aterramento elétrico

  1. Estudo do solo
    Conhecer resistividade local orienta a quantidade e a geometria de eletrodos, malhas, hastes e fitas. Solo heterogêneo pode exigir combinações e interligações.

  2. Malha e eletrodos dimensionados
    Em áreas extensas, malhas perimetrais e interligações entre blocos reduzem gradientes de potencial e melhoram a equipotencialização.

  3. Caminhos curtos e diretos
    Condutores de proteção e descidas do SPDA devem ser os mais retos possível, com raios de curvatura amplos para reduzir indutâncias.

  4. Equipotencialização estratégica
    Prever barramentos principais e secundários próximos a painéis, salas técnicas, CPDs e bases de máquinas, integrando estruturas e blindagens.

  5. Coordenação com DPS
    Selecionar classes e níveis de proteção adequados ao quadro geral, subquadros e tomadas críticas, considerando o comprimento dos cabos e a disposição física.

  6. Segregação e roteamento
    Separar circuitos de potência, sinal e dados, evitando paralelismos longos que induzam ruído. Blindagens devem terminar no ponto indicado pelo projeto.

  7. Documentação completa
    Esquemas, listas de materiais, pontos de medição e instruções de comissionamento devem acompanhar a obra para garantir rastreabilidade.

VEJA TAMBÉM| O que é surto elétrico

Boas práticas de instalação

  • Conexões mecânicas sólidas
    Aperto adequado, uso de terminais apropriados e superfícies limpas garantem baixa resistência e confiabilidade ao longo do tempo.

  • Compatibilidade eletroquímica
    Evitar pares suscetíveis à corrosão galvânica em juntas e barramentos. Se inevitável, usar interfaces e tratamentos específicos.

  • Proteção contra corrosão
    Em áreas externas e enterradas, aplicar proteção anticorrosiva e prever inspeções. Tampas de inspeção facilitam acesso a conexões de haste.

  • Identificação e etiquetagem
    Rotular barramentos, condutores PE, pontos de equipotencialização e descidas. Isso agiliza manutenção e auditorias.

  • Roteamento limpo
    Minimizar laços e emendas, manter condutores curtos e paralelos às estruturas, evitar cantos vivos e dobras fechadas.

Comissionamento e medições

Após a instalação, execute e registre medições essenciais:

  • Continuidade do PE
    Confirma que todas as massas estão efetivamente ligadas ao condutor de proteção e ao barramento.

  • Resistência de terra
    Medição com métodos adequados ao local. Comparar com critérios de projeto e repetir em diferentes condições sazonais quando possível.

  • Ensaios de DR e seletividade
    Testar dispositivos diferenciais e temporizações. Garantir que proteções disparem na ordem correta.

  • Verificação de DPS
    Avaliar indicadores, conexões e queda de tensão residual prevista, checando se os cabos seguem o layout mais curto.

Registre resultados, datas, instrumentos e responsáveis. Essa documentação é parte da conformidade e do histórico da instalação.

Integração com SPDA e TI

O aterramento de potência deve ser coeso com o SPDA para evitar caminhos paralelos e diferenças de potencial durante surtos.

Em TI e telecom, utilize barramentos e esquemas de referência única definidos em projeto, evitando aterramentos múltiplos mal planejados que criam loops e ruídos.

Em CPDs, salas de nobreak e automação, a equipotencialização de racks, calhas e blindagens tem impacto direto na imunidade a interferências e na estabilidade de redes e servidores.

Manutenção e inspeção periódica

  • Inspeções visuais
    Buscar afrouxamentos, oxidação, aquecimento em conexões e integridade de etiquetagem.

  • Medições programadas
    Refazer continuidade, resistência de terra e testes de DR conforme periodicidade definida, especialmente após obras civis, ampliações ou eventos severos na rede.

  • Gestão de mudanças
    Qualquer ampliação de cargas, novos quadros ou alterações de layout devem incluir análise do aterramento e atualização de esquemas.

  • Reposição preventiva
    DPS e conectores sofrem desgaste. Planeje substituições antes da falha, usando indicadores e histórico de eventos.



Filtro de linha 6 tomadas TS Shara

Erros comuns que comprometem a eficiência

  • Ausência de equipotencialização
    Interligações incompletas criam diferenças de potencial e aumentam risco de choque.

  • Condutores longos e com muitas curvas
    Elevam impedância e pioram o desempenho em surtos.

  • Mistura indevida de terras
    Conexões improvisadas entre terras distintos sem projeto geram loops e ruídos.

  • Falta de coordenação com proteções
    Disjuntores, DRs e DPS sem seletividade ou sem valores compatíveis com a instalação não atuam como esperado.

  • Negligenciar corrosão
    Conexões enterradas sem proteção se degradam rápido, elevando resistência de terra ao longo do tempo.

Checklist rápido para um aterramento eficiente

  1. Projeto por profissional habilitado com estudo de solo e escolha de topologia adequada.

  2. Malha e eletrodos dimensionados, com barramentos de equipotencialização estrategicamente posicionados.

  3. Caminhos curtos, condutores de proteção bem roteados e conexões robustas.

  4. Coordenação entre SPDA, DPS e proteções de sobrecorrente, com seletividade documentada.

  5. Comissionamento com medições registradas e comparação com critérios do projeto.

  6. Plano de manutenção periódica com inspeções, testes e gestão de mudanças.

  7. Documentação, etiquetagem e responsabilidade técnica formalmente definidos.

Conclusão

Um aterramento elétrico eficiente em empresas nasce de três pilares: projeto fundamentado, instalação disciplinada e manutenção contínua.

Quando esses pilares atuam juntos, a instalação fica mais segura, o desempenho elétrico melhora e a operação ganha resiliência.

Com planejamento, medições e registros organizados, o aterramento deixa de ser um detalhe invisível para se tornar parte ativa da confiabilidade do negócio.
