Usar filtros de linha com DPS sem um bom aterramento é como instalar airbags e desligar os cintos de segurança.
Funciona até certo ponto, mas não entrega a proteção que você espera.
Neste texto, você vai entender por que o aterramento para filtros de linha com DPS aprovado é indispensável, como ele atua junto ao DPS, quais erros comprometem a proteção e que checklist seguir para ter um sistema coerente, seguro e estável.
O que é DPS e por que o aterramento é peça-chave
DPS é o dispositivo de proteção contra surtos. Ele detecta picos de tensão de curtíssima duração e cria um caminho alternativo para essa energia “sobrando”, desviando-a para o condutor de proteção e, por fim, para a terra ou absorvendo essa energia em forma de calor.
Sem aterramento funcional, o DPS perde eficiência. Em alguns cenários, pode até transferir o problema para outros pontos da instalação, já que a energia do surto precisa de um caminho de baixa impedância para ser escoada com segurança.
Conceitos que ajudam

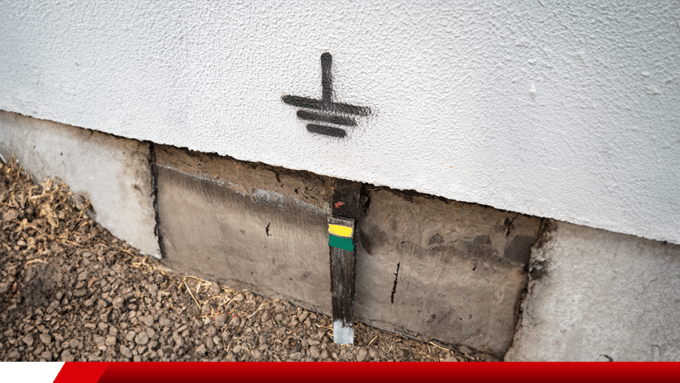

- Aterramento: ligação intencional do sistema elétrico à terra, criando referência de potencial e caminho seguro para correntes de falha e surtos.
- Condutor de proteção (PE): fio verde-amarelo que conecta carcaças metálicas, tomadas com pino de terra, barramentos e o sistema de aterramento.
- Equipotencialização: interligação de partes condutivas para reduzir diferenças de potencial entre elas durante eventos elétricos.
- Surto: pico transitório de tensão, comum em manobras da rede, chaveamentos de cargas indutivas e descargas atmosféricas indiretas.
VEJA TAMBÉM| O que é um DPS
Por que “DPS” não resolve sozinho

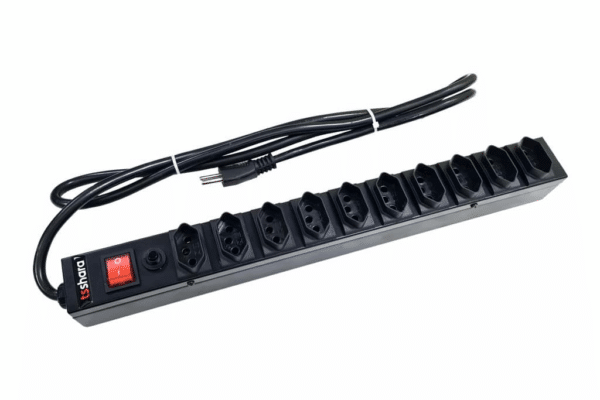

Quando falamos em filtros de linha com DPS, estamos tratando de produtos que seguem critérios mínimos de segurança e desempenho definidos por normas e ensaios. Isso é ótimo, mas não basta. O desempenho real depende do contexto de instalação:
- Caminho de escoamento
O DPS precisa enviar o surto para a terra. Se o aterramento é inexistente, improvisado ou tem resistência elevada, a energia não escoa adequadamente. - Comprimento dos condutores
Cabos muito longos entre o filtro, o quadro e o barramento de terra aumentam a indutância do caminho, atrasam o escoamento e elevam tensões residuais nos equipamentos. - Integridade do pino de terra
Tomadas antigas, adaptadores “T” e extensões sem o pino de terra funcional quebram a cadeia de proteção, mesmo com o melhor DPS do mundo. - Equipotencialização
Sem barramentos bem interligados, surgem diferenças de potencial internas que aumentam risco de choque e de danos a eletrônicos.
Como o aterramento melhora a proteção do filtro com DPS
- Reduz a tensão residual
Um caminho curto e de baixa impedância para a terra permite que o DPS limite melhor o pico de tensão que chega ao seu equipamento. - Melhora a seletividade de proteção
Disjuntores, DRs e DPS cooperam quando o aterramento está correto, disparando de forma coordenada e evitando esforços desnecessários nas cargas. - Aumenta a imunidade a ruídos
Ao estabilizar a referência de potencial, o aterramento reduz EMI/RFI conduzidos, atenuando travamentos, chiados e falhas intermitentes. - Preserva a vida útil do DPS
Com escoamento eficiente, o DPS trabalha menos no limite, degradando-se mais lentamente e mantendo a proteção por mais tempo.
Sinais de que o aterramento pode estar comprometido
- Tomadas sem pino de terra ou com pino “decorativo”.
- Choquinhos ao encostar em carcaças metálicas.
- Travamentos aleatórios em PCs, roteadores e equipamentos de áudio/vídeo.
- Led de “terra ok” apagado no filtro de linha, quando o modelo oferece esse indicador.
- Adaptadores e extensões encadeados, com folgas e aquecimento.
Se qualquer um desses sinais aparecer, vale investigar a instalação antes de culpar o filtro ou o DPS.
Boas práticas de instalação para tirar o máximo do seu filtro
- Confirme o terra funcional
Teste a tomada com equipamento apropriado e verifique a continuidade do condutor de proteção até o barramento de terra. - Use tomada e conector de qualidade
Contatos firmes e cabo com boa bitola evitam aquecimento e quedas de tensão. Evite adaptadores frouxos e extensões em cascata. - Mantenha caminhos curtos
Quanto mais curto o trajeto entre o filtro, o quadro e o barramento de terra, melhor. Cabos excessivamente longos aumentam a tensão residual do surto. - Organize o aterramento por áreas
Em escritórios e salas técnicas, centralize conexões em barramentos de equipotencialização próximos às cargas sensíveis. - Verifique a polaridade e o neutro
Tomadas invertidas prejudicam o desempenho e a segurança. Corrija antes de instalar filtros e DPS. - Não sobrecarregue o filtro
Some as cargas e respeite a corrente máxima. Proteção contra surto não compensa mau uso ou sobrecarga térmica.
VEJA TAMBÉM| 3 Formas de Usar um NobreaK
Erros comuns que anulam a proteção
- Achar que “qualquer terra serve”
Aterramento improvisado, preso a estruturas aleatórias, não entrega baixa impedância. O resultado é proteção aparente, mas ineficaz. - Ignorar o aterramento e confiar no filtro
O filtro com DPS aprovado precisa do sistema funcionando. Sem terra, você perde boa parte do benefício. - Encadear réguas e adaptadores
Além de perigoso, isso cria resistência adicional, aquecimento e piora o caminho do surto. - Misturar terras diferentes sem projeto
Ligações mal pensadas geram loops e ruídos. Siga um plano de equipotencialização claro.
Onde o impacto é maior
- TI e redes
Switches, servidores e roteadores se beneficiam de referência estável. Menos travamentos, menos perda de pacote e menos reinicializações misteriosas. - Áudio e vídeo
Interferências e zumbidos caem quando a blindagem e o terra estão corretos, e o DPS tem caminho eficiente. - Ambientes com cargas indutivas
Motores, ar-condicionado e elevadores geram surtos. O aterramento adequado ajuda o DPS do filtro a “domar” esses eventos.
Checklist rápido antes de comprar ou instalar
- A tomada tem terra funcional testado
- O quadro possui barramento de terra e conexões limpas
- Os condutores entre filtro, quadro e terra são curtos e bem fixados
- O filtro informa corrente máxima e você está abaixo desse valor
- Há equipotencialização das carcaças e estruturas próximas
- Não há extensões em cascata ou adaptadores frouxos
Conclusão
O valor de filtros de linha com DPS aprovado depende diretamente de um aterramento bem executado.
É essa combinação que reduz a tensão residual, preserva eletrônicos, melhora a imunidade a ruídos e mantém a proteção atuando como previsto.
Com terra funcional, caminhos curtos, equipotencialização e instalação caprichada, o filtro deixa de ser apenas “uma régua sofisticada” e se torna uma camada real de segurança elétrica para seu ambiente.
Perguntas frequentes
Filtro com DPS funciona sem aterramento
Funcionar, funciona, mas muito abaixo do potencial de proteção. O caminho de escoamento é parte essencial do sistema.
O DR atrapalha o DPS
Eles atuam de forma complementar quando o projeto é coerente. Aterramento correto e seletividade adequada evitam disparos indesejados.
Preciso de nobreak se tenho filtro com DPS
São camadas diferentes. O nobreak garante autonomia em queda de energia. O filtro com DPS atenua surtos e ruídos. Juntos, elevam a resiliência.
Como sei se o terra está bom
Com medições feitas por profissional habilitado. Testadores simples ajudam a triagem, mas não substituem ensaios de continuidade e verificação no quadro.
DPS estraga com o tempo
Sim. Cada evento de surto degrada um pouco os componentes. Um bom aterramento reduz o estresse e prolonga a vida útil.
