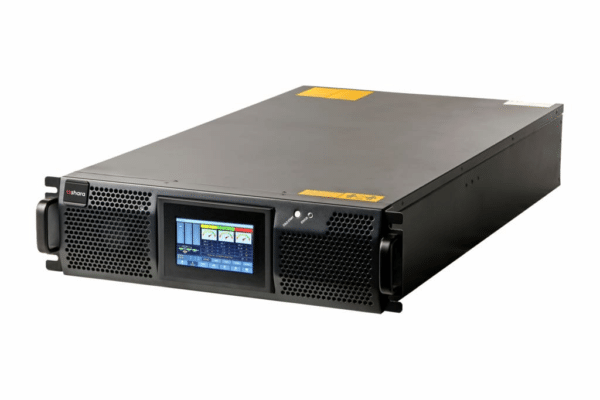

Em salas de TI, cada unidade de rack precisa somar disponibilidade e disciplina térmica. O TS Tryon IN Rack 3U 25 kVA é um nobreak trifásico online de dupla conversão, formato 19 polegadas, feito para entregar energia senoidal estável sem desperdiçar altura no gabinete e sem atrapalhar o fluxo de ar frontal para traseiro típico de servidores 1U e 2U.
A seguir, um guia prático de implantação que combina organização de rack, refrigeração, distribuição elétrica e operação.
O que este modelo entrega de fábrica
Para orientar decisões de projeto, concentre o essencial do equipamento.
- Potência nominal de 25 kVA.
- Entrada e saída trifásicas em 380, 400 ou 415 V, com neutro e terra.
- Topologia online de dupla conversão com onda senoidal pura.
- Fator de potência de saída 1,0 e fator de crista 3:1.
- Eficiência até 95,5% em operação.
- Faixa de entrada ampla típica para 380 V, aceitando variações na rede do prédio.
- Formato 3U para rack 19″, dimensões aproximadas de 133 × 440 × 750 mm e cerca de 30 kg.
- Baterias somente externas, com compatibilidade para bancos de até 40 unidades, conforme arranjo de autonomia.
- Kit SNMP incluso, com supervisão de eventos, carga, baterias e alarmes.
- Modo tri-mono opcional em 20 kVA quando a distribuição exigir saídas monofásicas.
Essas características traduzem o foco do Tryon Rack 3U: densidade, estabilidade elétrica e integração operacional em ambientes corporativos.
Planejamento de espaço no rack
O objetivo é preservar U para TI sem abrir mão da manutenção.
- Posicionamento
Instale o nobreak na metade inferior do rack, acima do rodapé, reduzindo o braço de alavanca e facilitando a passagem de cabos de força. Utilize trilhos deslizantes compatíveis com a profundidade do gabinete e verifique a carga admissível por trilho. - Reserva técnica
Sempre que possível, deixe 1U livre acima ou abaixo do nobreak para melhorar o acesso ao painel frontal e a circulação de ar. - PDUs e prioridades
Organize PDUs em colunas traseiras e, quando houver segmentos controláveis, separe por prioridade. Por exemplo, coloque hipervisor e storage em um segmento e serviços de aplicação em outro, permitindo desligamento escalonado em contingências longas. - Bancos de baterias
Como a autonomia depende de baterias externas, planeje espaço em rack dedicado para módulos de baterias ou use armários externos próximos ao gabinete, respeitando ventilação e acessibilidade.
Disciplina térmica sem atrito
Servidores foram feitos para receber ar frio pela frente e expulsar ar quente atrás. O nobreak 3U precisa participar do mesmo desenho.
- Blanking panels na face frontal evitam recirculação de ar quente para a entrada dos servidores.
- Vedações laterais reduzem bypass de ar pelas laterais do rack.
- Gestão de cabos em calhas traseiras preserva entradas e saídas de ar.
- Orientação do rack deve respeitar corredores frios e quentes, quando existirem.
Sensores simples de temperatura na frente e no verso do nobreak mostram se há gargalo térmico.
Integração elétrica no mundo real
Trifásico e Tri-Mono
O TS Tryon Rack opera:
Modo trifásico (padrão)
- Entrada e saída 380/400/415 V → ideal para salas com PDUs trifásicas.
- Modo tri-mono (opcional em 20 kVA)
- Entrada trifásica 380 V
- Saída monofásica 220 V
- Útil quando servidores utilizam PDUs monofásicas.
- Critérios de escolha:
- Simplicidade de manutenção
Bypass e manutenção
O bypass estático interno mantém a carga alimentada durante condições específicas e facilita intervenções. Para mudanças de equipamento sem risco, recomenda-se prever bypass externo de manutenção no quadro, permitindo isolar o nobreak com a carga energizada.
Dimensionamento em kVA e margem
Some as potências de servidores, storages e rede, considere o fator de potência de saída unitário do equipamento e aplique margem para picos de partida e crescimento de parque. Operar com folga reduz aquecimento e ruído de ventilação, além de preservar vida útil.
Autonomia que faz sentido para TI
Em formato 3U, a filosofia de autonomia é pragmática. Defina prioridades de carga e políticas de shutdown programado para serviços menos críticos.
Amplie a autonomia com módulos externos de baterias quando o fluxo de trabalho exigir continuidade por períodos maiores ou integre o sistema a grupo gerador.
O Tryon, por ser online, atua como condicionador entre gerador e TI, mantendo a forma de onda senoidal e a regulação fina mesmo quando o gerador oscila.
Shutdown e Gestão po SNMP
O Kit SNMP incluso simplifica o monitoramento e a automação de shutdown seguro.
Em Windows, Linux e hipervisores, o agente aciona scripts de pré-parada, realiza flush de buffers, encerra serviços por prioridade, desmonta volumes e executa o desligamento limpo quando a autonomia atinge o limiar configurado.
Defina permanência mínima em bateria para filtrar microquedas, configure alertas para e-mail ou syslog e padronize relatórios pós-evento para auditoria.
Cabeamento de força limpo e previsível
Separar rotas
Energia em uma lateral, dados na outra.
Cabos curtos e sem laços
Evita bloqueio de ar e reduz ruído eletromagnético.
Etiquetar tudo
Origem, destino, PDU e prioridade.
Fontes redundantes de servidores
Fonte A → PDU 1
Fonte B → PDU 2
Ambas alimentadas pelo mesmo nobreak.
Checklists rápidos
Instalação
- Conferir profundidade do rack e carga dos trilhos.
- Posicionar o 3U na meia altura inferior.
- Instalar blanking panels e vedações.
- Dispor PDUs e mapear prioridades.
- Conectar SNMP e validar comunicação com a rede de gestão.
- Prever espaço e ventilação para bancos de baterias.
Operação e testes
- Definir limiares de autonomia e permanência mínima em bateria.
- Simular falta de energia controlada e medir tempos de parada de serviços.
- Avaliar temperaturas de entrada e saída após 24 horas de operação.
- Revisar relatórios de carga e saúde das baterias trimestralmente.
- Atualizar documentação de rack e procedimentos após cada mudança.
Erros que custam disponibilidade
- Colocar o nobreak no topo do rack, elevando o centro de gravidade e dificultando manutenção.
- Omitir blanking panels e permitir recirculação de ar quente.
- Dimensionar só pela soma de etiquetas, sem margem real para picos.
- Ignorar shutdown gracioso, apostando apenas no journaling do sistema de arquivos.
- Subestimar a logística das baterias externas na fase de obra.
Onde o Tryon Rack 3U encaixa melhor
O formato 3U se destaca em mini datacenters de filiais, CPDs corporativos e salas técnicas mistas com densidade média de TI.
Nessas arquiteturas, ele libera U para expansão, mantém a energia limpa e regulada para hipervisores e storages e integra-se naturalmente à gestão por rede.
Quando o projeto pede longas janelas de operação, a combinação com gerador e políticas de prioridade transforma o rack em um sistema previsível, silencioso e fácil de manter.
Conclusão
Ao adotar o TS Tryon IN Rack 3U 25 kVA, você combina densidade com qualidade de energia.
O resultado é um rack organizado, com fluxo de ar preservado, distribuição elétrica coerente e automação de desligamento que protege dados e reduz incidentes.
A topologia online entrega a forma de onda que o parque de TI espera, o gerenciamento por rede garante visibilidade e as baterias externas dimensionam a autonomia ao seu cenário. Disponibilidade deixa de ser promessa e vira rotina diária de operação.
