Introdução

Em ambientes corporativos e infraestruturas críticas, a energia elétrica não pode falhar. A presença de estática pode ser um fator de risco nesses ambientes. Data centers, hospitais, indústrias automatizadas e instituições financeiras dependem de sistemas que exigem fornecimento contínuo, estável e confiável. Qualquer interrupção, mesmo que por poucos milissegundos, pode causar prejuízos financeiros, perda de dados ou comprometimento de processos sensíveis.

Nesse contexto, o nobreak (UPS – Uninterruptible Power Supply) desempenha papel essencial. Entretanto, quando o nível de criticidade aumenta, apenas a presença de um UPS não é suficiente. É justamente nesse cenário que a chave estática para nobreak se torna um componente estratégico.

Embora muitas vezes mencionada apenas em projetos técnicos, a chave estática é fundamental para elevar o nível de redundância e confiabilidade da infraestrutura elétrica. Ela permite a transferência automática entre fontes de energia de forma praticamente instantânea, garantindo que a carga conectada não perceba interrupções.

Ao longo deste artigo, você entenderá em profundidade:

• O que é chave estática para nobreak
• Como funciona dentro do sistema UPS
• Diferença entre chave estática, bypass manual e bypass automático
• Quando utilizar
• Em quais aplicações é indispensável
• Como funciona em sistemas paralelos
• Quais cuidados técnicos devem ser considerados

O que é chave estática para nobreak?

A chave estática é um dispositivo eletrônico responsável por realizar a comutação automática entre duas fontes de energia elétrica sem interrupção perceptível para a carga.

No contexto de um sistema UPS, ela possibilita alternar entre:

• Saída do inversor do nobreak
• Rede elétrica comercial
• Sistema redundante paralelo
• Fonte alternativa

Diferentemente de sistemas mecânicos tradicionais, a chave estática não utiliza contatos móveis. Em vez disso, ela opera por meio de dispositivos semicondutores, como tiristores ou SCRs (Silicon Controlled Rectifiers), capazes de realizar comutação extremamente rápida.

Essa característica permite que a transferência ocorra em milissegundos ou até microssegundos, mantendo a alimentação contínua dos equipamentos conectados.

Por que a chave estática é importante?

Embora o nobreak seja projetado para garantir energia ininterrupta, ele próprio é um equipamento eletrônico sujeito a falhas internas, sobrecargas ou necessidade de manutenção.

Sem a chave estática, caso ocorra falha no inversor do UPS, a carga pode sofrer interrupção.

Com a chave estática, o sistema possui um caminho alternativo imediato. Portanto, a infraestrutura elétrica torna-se mais resiliente.

Em ambientes críticos, essa redundância é essencial.

Como funciona a chave estática dentro do sistema UPS?

Para compreender melhor, é importante revisar o funcionamento de um UPS online de dupla conversão.

Componentes principais do UPS online:

1. Retificador (AC → DC)
2. Banco de baterias
3. Inversor (DC → AC)
4. Circuito de saída

A carga normalmente é alimentada pelo inversor, que fornece energia estabilizada e filtrada.

Situação normal:

• A rede elétrica alimenta o retificador.
• O retificador carrega as baterias.
• O inversor alimenta a carga.

Situação de falha interna no UPS:

• O sistema detecta sobrecarga ou defeito.
• A chave estática é acionada.
• A carga é transferida automaticamente para a rede elétrica ou outra fonte alternativa.

Essa transferência ocorre sem interrupção perceptível.

Diferença entre chave estática e bypass

É comum haver confusão entre esses conceitos. No entanto, eles possuem funções distintas.

 ByPass. manual

• Acionado por operador.
• Utilizado durante manutenção preventiva.
• Pode causar uma breve interrupção.
• Depende de intervenção humana.

 ByPass. automático

• Pode existir em alguns modelos.
• Atua automaticamente, mas pode ter tempo de comutação maior.

 Chave estática

• Opera exclusivamente por semicondutores.
• Transferência quase instantânea.
• Proteção contra falhas inesperadas.
• Ideal para ambientes críticos.

Portanto, a chave estática é o recurso mais rápido e seguro para manter a continuidade da energia.

Quando utilizar chave estática para nobreak?

A necessidade da chave estática está diretamente ligada ao nível de criticidade da aplicação.

1. Data centers

Servidores não podem se desligar abruptamente. Interrupções mínimas podem causar:

• Perda de dados
• Corrupção de sistemas
• Reinicialização de aplicações
• Interrupção de serviços online

Nesses ambientes, a chave estática é altamente recomendada.

2. Hospitais e laboratórios

Equipamentos médicos sensíveis exigem energia estável e contínua. Mesmo pequenas falhas podem comprometer procedimentos.

Portanto, a chave estática aumenta a segurança do sistema.

3. Indústrias automatizadas

Linhas robotizadas e processos contínuos são altamente sensíveis à interrupção elétrica.

Uma parada inesperada pode gerar:

• Danos mecânicos
• Perda de produção
• Custos operacionais elevados

A chave estática reduz esses riscos.

4. Instituições financeiras

Sistemas bancários e plataformas de pagamento precisam funcionar 24/7.

Qualquer instabilidade pode impactar diretamente a operação financeira.

Chave estática em sistemas paralelos

Em aplicações de maior porte, utiliza-se arquitetura de redundância N+1.

O que significa N+1?

• N = número mínimo de UPS necessários.
• +1 = unidade adicional de segurança.

Se um nobreak falhar, outro assume a carga.

A chave estática gerencia a transferência automática entre essas unidades, garantindo estabilidade contínua.

Tempo de transferência e sensibilidade dos equipamentos

Equipamentos modernos possuem alta sensibilidade elétrica.

Mesmo interrupções inferiores a 10 milissegundos podem causar:

• Reset em servidores
• Travamento de sistemas
• Perda de comunicação em redes

A chave estática opera em tempo extremamente reduzido, garantindo que a carga não perceba variação.

Chave estática substitui gerador?

Não. A chave estática não substitui um gerador. Na verdade, esses dois equipamentos desempenham funções diferentes dentro de um sistema de energia de alta disponibilidade.

Diferença entre chave estática e gerador

O gerador tem como principal função fornecer energia alternativa quando ocorre uma interrupção prolongada no fornecimento da concessionária. Ou seja, ele entra em operação para produzir eletricidade e manter o funcionamento da infraestrutura durante períodos mais longos de falta de energia.

Por outro lado, a chave estática não gera energia. Em vez disso, sua função é realizar a transferência rápida entre fontes de energia já existentes, como entre o nobreak e uma linha de bypass, garantindo que a carga continue sendo alimentada sem interrupção perceptível.

Como funciona em uma infraestrutura robusta

Em sistemas de energia mais completos e preparados para aplicações críticas, diferentes dispositivos trabalham de forma integrada para garantir continuidade e segurança energética. Nesse tipo de infraestrutura, normalmente encontramos:

• Nobreak (UPS), responsável por manter a alimentação imediata durante quedas ou instabilidades da rede
• Chave estática, que realiza a transferência rápida entre fontes de energia disponíveis
• Gerador, que fornece energia alternativa durante interrupções prolongadas
• Sistema de proteção contra surtos, que protege os equipamentos contra picos de tensão
• Sistema de aterramento adequado, fundamental para segurança elétrica e funcionamento correto das proteções

Camadas de proteção energética

Quando esses elementos são implementados de forma integrada, o sistema passa a contar com múltiplas camadas de proteção energética. Dessa forma, cada dispositivo desempenha um papel específico na manutenção da continuidade operacional e na proteção dos equipamentos.

Consequentemente, essa combinação torna a infraestrutura elétrica muito mais resiliente e preparada para lidar com diferentes tipos de falhas ou instabilidades na rede.

Aplicações onde a chave estática não é necessária

Embora a chave estática seja um componente extremamente importante em sistemas de energia voltados para aplicações críticas, nem sempre sua utilização é necessária. Em muitos cenários, especialmente em ambientes de menor complexidade, soluções mais simples já são suficientes para garantir proteção elétrica adequada.

Ambientes residenciais e pequenos escritórios

Em ambientes residenciais ou em pequenos escritórios, por exemplo, a demanda energética costuma ser mais baixa e os equipamentos conectados geralmente não exigem sistemas de redundância avançados. Nesse contexto, a implementação de uma chave estática pode não trazer benefícios proporcionais ao investimento.

Dessa forma, nobreaks convencionais, como os modelos line-interactive ou senoidais simples, normalmente conseguem atender de forma eficiente às necessidades desses ambientes, oferecendo proteção contra quedas de energia e variações de tensão.

Cenários onde a chave estática é mais utilizada

Por outro lado, existem situações em que a utilização da chave estática se torna muito mais comum e, muitas vezes, essencial. Isso acontece principalmente em ambientes que exigem alta disponibilidade energética e tolerância mínima a falhas.

Entre os principais exemplos, destacam-se:

• Sistemas UPS trifásicos, utilizados em aplicações de maior potência
• Infraestruturas corporativas de médio e grande porte, que dependem de continuidade operacional
• Ambientes classificados como críticos, onde qualquer interrupção pode gerar impactos significativos

Avaliação da criticidade da aplicação

Portanto, a necessidade de uma chave estática está diretamente relacionada ao nível de criticidade da aplicação e à complexidade da infraestrutura elétrica. Em outras palavras, quanto maior a exigência por continuidade energética e confiabilidade, maior tende a ser a necessidade de incorporar esse tipo de solução ao sistema.

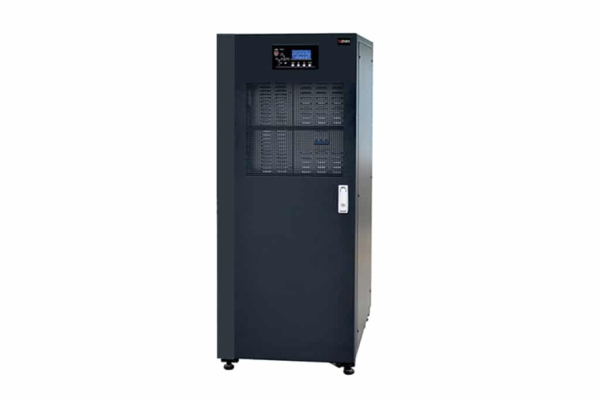

https://tsshara.com.br/produto/nobreak-ts-tryon-in-15kva-trifasico-220v-127v/

Cuidados técnicos na implementação

A implementação de uma chave estática em sistemas de energia ininterrupta exige uma análise técnica cuidadosa e bem estruturada. Isso acontece porque, para que o equipamento funcione de forma eficiente e segura, diversos fatores elétricos e operacionais precisam ser avaliados previamente.

Portanto, antes da instalação, é essencial realizar um estudo detalhado da infraestrutura elétrica e das características da carga que será alimentada pelo sistema. Dessa forma, é possível garantir que a chave estática opere dentro dos parâmetros adequados e ofereça a confiabilidade esperada.

Fatores que devem ser considerados

Durante o processo de dimensionamento e implementação, alguns aspectos técnicos devem ser analisados com atenção:

• Potência nominal total do sistema, garantindo que a chave estática suporte a demanda energética das cargas conectadas.
• Fator de potência da carga, pois esse parâmetro influencia diretamente no dimensionamento correto do equipamento.
• Tipo de carga (linear ou não linear), já que diferentes tipos de carga podem afetar o comportamento elétrico do sistema.
• Presença de harmônicos na rede, que podem impactar a qualidade da energia e o desempenho dos equipamentos.
• Configuração do sistema elétrico, considerando se a aplicação será monofásica ou trifásica.
• Coordenação com sistemas de proteção contra surtos, garantindo que todos os dispositivos de proteção atuem de forma integrada.

Importância do dimensionamento correto

Quando todos esses fatores são considerados durante o planejamento do sistema, a implementação da chave estática tende a ocorrer de maneira mais segura e eficiente. Por outro lado, projetos mal dimensionados podem comprometer o desempenho do equipamento e reduzir a confiabilidade do sistema.

Consequentemente, investir em análise técnica e dimensionamento adequado é fundamental para garantir que a chave estática cumpra plenamente sua função dentro da infraestrutura de energia ininterrupta.

Manutenção preventiva

Embora a chave estática não possua partes móveis, o que naturalmente reduz o desgaste mecânico, isso não significa que ela esteja livre da necessidade de manutenção. Pelo contrário, para garantir que o sistema continue operando com máxima confiabilidade, é fundamental realizar inspeções periódicas.

Isso ocorre porque, ao longo do tempo, fatores como aquecimento, variações de carga e condições ambientais podem impactar o desempenho dos componentes eletrônicos do equipamento.

Práticas recomendadas de manutenção

Para preservar a eficiência e a segurança da chave estática, algumas práticas de manutenção preventiva são recomendadas:

• Inspeção térmica periódica, que permite identificar possíveis pontos de aquecimento anormal nos componentes do sistema.
• Verificação das conexões elétricas, garantindo que não existam folgas, oxidações ou falhas de contato.
• Testes de comutação, a fim de confirmar que o sistema realiza a transferência de carga corretamente em situações de falha.
• Avaliação dos semicondutores, responsáveis pelo processo de comutação eletrônica dentro da chave estática.

Importância da manutenção preventiva

Quando essas rotinas de verificação são realizadas regularmente, a probabilidade de falhas inesperadas diminui significativamente. Consequentemente, o sistema mantém sua capacidade de resposta rápida em situações críticas.

Assim, a manutenção preventiva não apenas prolonga a vida útil dos componentes, mas também aumenta a confiabilidade de todo o sistema de energia ininterrupta, garantindo que a chave estática continue cumprindo seu papel de proteção e continuidade operacional.

Benefícios estratégicos

A chave estática oferece uma série de vantagens importantes dentro de sistemas de energia ininterrupta, especialmente em ambientes que dependem de alta disponibilidade elétrica. De modo geral, esse componente contribui para tornar a infraestrutura energética mais robusta, confiável e preparada para lidar com falhas inesperadas.</p>

Entre os principais benefícios estratégicos, destacam-se:

Continuidade operacional, pois a transferência automática entre fontes de energia ocorre de forma praticamente instantânea, evitando interrupções no funcionamento dos equipamentos.

Redução de downtime, uma vez que o sistema consegue reagir rapidamente a falhas ou instabilidades, mantendo a alimentação elétrica ativa durante a transição.

Maior confiabilidade energética, já que a presença da chave estática adiciona uma camada extra de segurança ao sistema UPS.

Redundância automática, permitindo que, caso ocorra algum problema no nobreak ou na linha principal, a carga seja imediatamente direcionada para outra fonte de energia disponível.

Segurança adicional para cargas críticas, protegendo equipamentos sensíveis e sistemas essenciais contra interrupções inesperadas.

Dessa forma, em ambientes classificados como de missão crítica, onde qualquer falha energética pode gerar impactos significativos, esses benefícios tornam o investimento em uma chave estática plenamente justificável. Consequentemente, a infraestrutura elétrica se torna mais resiliente e preparada para garantir operação contínua.

Conclusão

A chave estática para nobreak é um componente fundamental em sistemas UPS destinados a aplicações críticas. Isso ocorre porque, ela permite a transferência automática e praticamente instantânea entre diferentes fontes de energia, garantindo que a alimentação elétrica continue disponível mesmo quando ocorre alguma falha interna no próprio UPS.

Dessa forma, a chave estática atua como um mecanismo adicional de segurança dentro da infraestrutura elétrica. Em outras palavras, sempre que o sistema detecta uma condição que possa comprometer o funcionamento do nobreak, a transferência de carga é realizada de maneira quase imperceptível, evitando interrupções no fornecimento de energia.

Embora esse recurso nem sempre seja necessário em aplicações mais simples ou de menor criticidade, ele se torna indispensável em ambientes onde a continuidade energética é absolutamente essencial. Entre os principais exemplos estão:

• • Data centers, onde qualquer interrupção pode comprometer sistemas e dados críticos
  • Hospitais, que dependem de energia constante para equipamentos médicos e suporte à vida
  • Indústrias automatizadas, nas quais paradas inesperadas podem gerar prejuízos operacionais significativos
  • Infraestruturas financeiras, que exigem alta disponibilidade para garantir operações seguras e contínuas

Portanto, ao planejar sistemas de energia ininterrupta de médio e grande porte, considerar a implementação

de uma chave estática não deve ser visto apenas como uma escolha técnica. Na realidade, trata-se de uma decisão estratégica voltada para aumentar a segurança, a confiabilidade e a continuidade energética de toda a infraestrutura.

Perguntas Frequentes (FAQ)

1. O que é chave estática?

Dispositivo eletrônico que realiza comutação automática entre fontes.

2. Ela interrompe a energia?

Não, opera em milissegundos.

3. É igual ao bypass manual?

Não.

4. Todo UPS possui?

Não, apenas modelos mais robustos.

5. Pode ser usada em residência?

Geralmente não é necessário.

6. Substitui o gerador?

Não.

7. É indicada para hospitais?

Sim.

8. Atua automaticamente?

Sim.

9. Exige manutenção?

Sim, preventiva.

10. Vale o investimento?

Sim, em ambientes críticos.
