#4305 NOBREAK TS SYAL 5KVA BIVOLT 115V/220V COM ISOLADOR

Banco de Baterias 16 baterias de 26Ah a 220Ah (EXTERNAS EM RACK), baterias não inclusas, 16 baterias de 7Ah, 9Ah ou 12Ah (INTERNAS)
Autonomia Variável conforme baterias aplicadas e carga usada

Os Nobreaks TS Syal Torre Mono e Trimono On-line de Dupla Conversão foram concebidos com tecnologia de ponta para conversão de energia em alta frequência. Produzindo onda senoidal pura em tempo real através de seu processador DSP (Digital Signal Processor – Processador especializado em processamento digital de sinal) e blocos IGBT inteligentes.
As baterias oferecem tempo de autonomia de acordo com sua necessidade. Elas possuem uma longa vida útil e alta confiabilidade para não deixá-lo sem energia nas horas que mais precisar. São recarregadas com um eficiente sistema inteligente que permite a rápida recuperação de autonomia após uma descarga.
O display frontal interativo permite monitorar os eventos e médias importantes ao fornecimento de energia realizado pelo nobreak, além de visualizar os vários parâmetros customizáveis das suas características. Além disso, o software de gerenciamento, disponibiliza no computador os eventos e medidas realizados pelo nobreak. Gera histórico de eventos, como hora e data de quedas de energia, dentre outros e permite executar testes e desligamentos programados do nobreak e do computador.
O software de gerenciamento é disponibilizado gratuitamente pela TS SHARA e permite gerenciar 24 horas por dia as características e ações do nobreak.

  • Potência de 5KVA
  • Nobreak Senoidal On Line Dupla Conversão
  • Filtro PFC Ativo
  • Com Transformador isolador interno (isolação galvânica)
  • By-pass isolado automático
  • Inversor com módulos IGBT, sincronizado à rede
  • Permite ser ligado na ausência da rede elétrica (função Black-out)

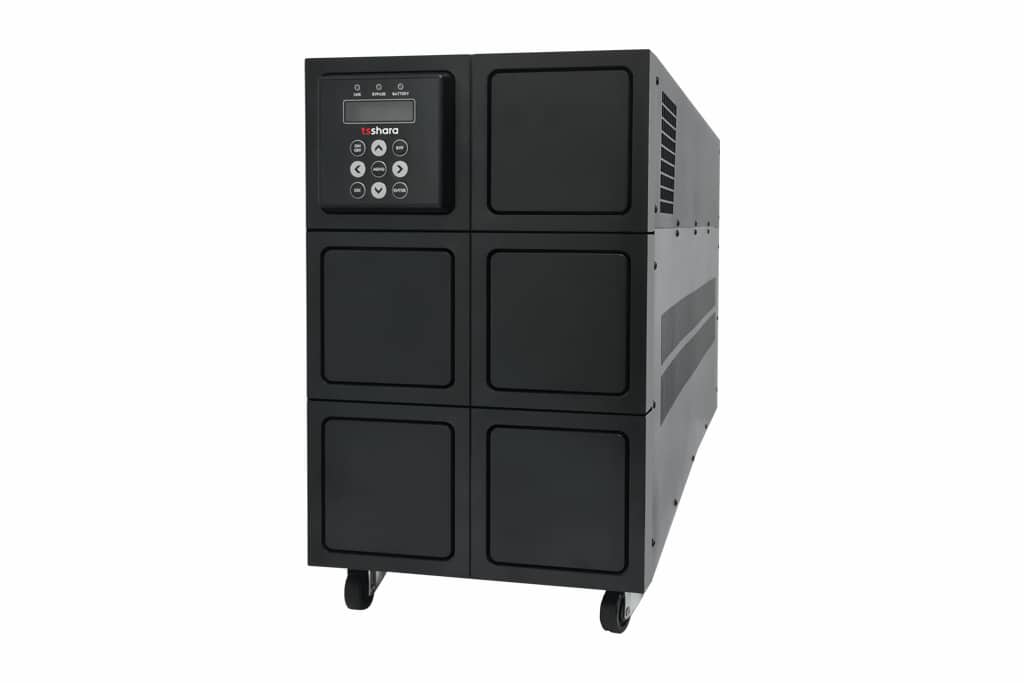

  • Display LCD com back light, que mostra medidas elétricas, status, data e hora
  • Teclado frontal para configuração de características e modos de operação
  • Chave by pass manual para manutenção
  • Entrada 115V (FNT) ou 220V (FNT / FFT) selecionável
  • Saída monofásica (FNT) ou bifásica (FFNT) via bornes
  • Função True-RMS: Medição da tensão de entrada e da tensão de saída em true-RMS
  • Comunicação inteligente RS 232 (de série) ou RS 485 (opcional)
  • Comunicação SNMP, protocolo TCP-IP, conector RJ-45 (opcional)
  • Comunicação SNMP, suporta o protocolo Modbus sobre TCP/IP/BACNET
  • 8 tomadas de saída (opcional)
  • Proteção contra Sob e Subtensão
  • Religamento automático ao retorno da rede elétrica após desligamento por bateria baixa
  • Tempo de recarga das baterias após descarga total: 12 Horas
  • Compatível com Windows XP, Vista, 7, 8 e 10



Recursos

  • True On-line dupla conversão com microprocessador (DSP)
  • Display e teclado para fácil configuração e controle de eventos
  • Conexão por bornes para entrada, saída e expansão de autonomia
  • Configuração Redundante com outros Nobreaks, tipo Hot Bypass
  • Baterias Hot Swap
  • Rendimento >=92%
  • Ruído a 1m < 65dB
  • Correção do fator de potência de entrada (FP>=0,97)
  • Retificador e inversor a IGBT
  • Bypass estático e de manutenção sem interrupções
  • Recarga rápida e segura das baterias em menos de 24 horas
  • Comunicação inteligente via RS232
  • Softwares de gerenciamento Power NT (RS232), SNMP View e Upsilon (SNMP)
ATENÇÃO:

As informações acima são configurações padrão e podem sofrer alterações e adequações técnicas sem prévio aviso para atender especificações de editais, licitações e cotações para demandas especiais. Caso necessite, contate a TS Shara e receba descritivo das viabilidades técnicas adequadas à especificação solicitada

  • Contra sobre-carga e curto circuito
  • Contra descarga profunda das baterias
  • Contra sub e sobre-tensão, com retorno automático e manual
  • Contra sobre-aquecimento, com alarme e by-pass automáticos
  • Contra variação de freqüência e distorção harmônica
  • Contra surtos de tensão
ATENÇÃO:

As informações acima são configurações padrão e podem sofrer alterações e adequações técnicas sem prévio aviso para atender especificações de editais, licitações e cotações para demandas especiais. Caso necessite, contate a TS Shara e receba descritivo das viabilidades técnicas adequadas à especificação solicitada

  • Potência: 5000VA
  • Topologia: On-line de dupla conversão
  • Tensão de entrada: 115V (FNT) ou 220V (FNT/FFT)
  • Variação máxima na entrada: +/-20%
  • Fator de potência entrada: 0,99
  • Faixa de freqüência admissível: 60Hz +/- 10%
  • Conexão de entrada AC: Barra de terminais
  • Tensão de saída: 115V (FNT) ou 220V (FNT) ou Bifásica (FNFT)
  • Fator de potência saída: 0,8
  • Fator de crista: 3:1
  • Regulação estática para carga resistiva: 1%
  • Regulação dinâmica para 100% de variação de carga resistiva: <8%
  • Frequência de inversor: 60Hz +/-1% na ausência total de rede
  • Forma da onda no inversor: Senoidal pura
  • Distorção harmônica (THD) a 100% da carga resistiva: <3%
  • Conexão de saída: barra de terminais + 8 tomadas (opcional)
  • Capacidade de suportar sobrecarga: de 100 a 130% por 10 minutos, de 130 a 150% por 30 segundos e acima de 150% by-pass imediato
  • Rendimento a plena carga: 92%
  • Isolação galvânica com transformador isolador: sim
  • Tempo de transferência: Nulo ou (Zero)
  • Banco de Baterias: 16 baterias de 26Ah a 220Ah (EXTERNAS EM RACK), baterias não inclusas, 16 baterias de 7Ah, 9Ah ou 12Ah (INTERNAS)
  • Conexão de baterias externas: Barra de Terminais
  • Display LCD: Sim, com todos os parâmetros
  • By-pass automático e manual: Sim, via teclado
  • Comunicação Inteligente: via serial RS-232 ou RS-485 (opcional)
  • Comunicação SNMP: via rede de dados RJ-45 (opcional)
  • Autonomia Média: Variável conforme baterias aplicadas e carga usada
  • MTBF: 100.000
  • MTTR: 100
  • Peso: 110kg
  • Altura: 535mm
  • Largura: 320mm
  • Comprimento: 880mm
ATENÇÃO:

As informações acima são configurações padrão e podem sofrer alterações e adequações técnicas sem prévio aviso para atender especificações de editais, licitações e cotações para demandas especiais. Caso necessite, contate a TS Shara e receba descritivo das viabilidades técnicas adequadas à especificação solicitada

  • Aparelhos eletrônicos e de telecomunicações
  • Data Centers
  • Equipamentos Hospitalares e Laboratoriais
  • Equipamentos Industriais
  • Ideais para aplicações de missão crítica
ATENÇÃO:

As informações acima são configurações padrão e podem sofrer alterações e adequações técnicas sem prévio aviso para atender especificações de editais, licitações e cotações para demandas especiais. Caso necessite, contate a TS Shara e receba descritivo das viabilidades técnicas adequadas à especificação solicitada
