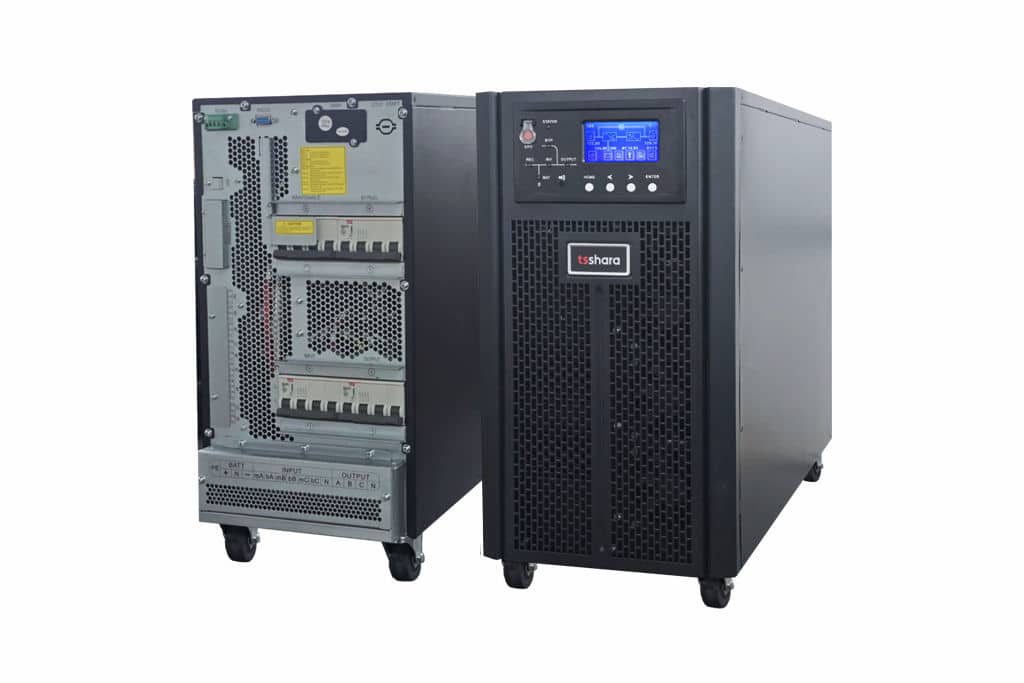

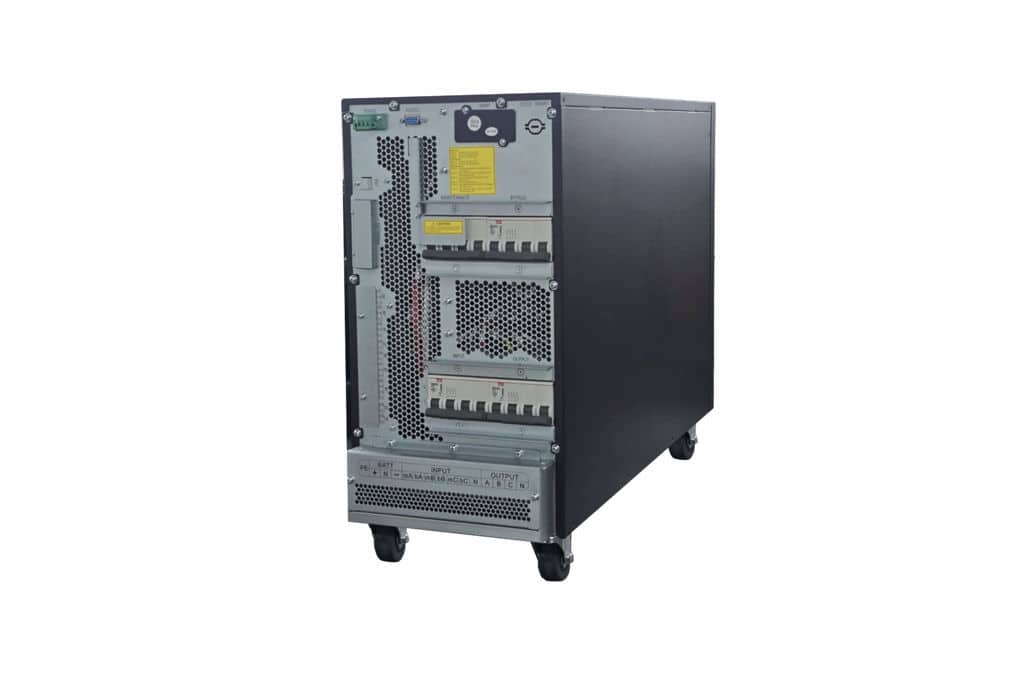

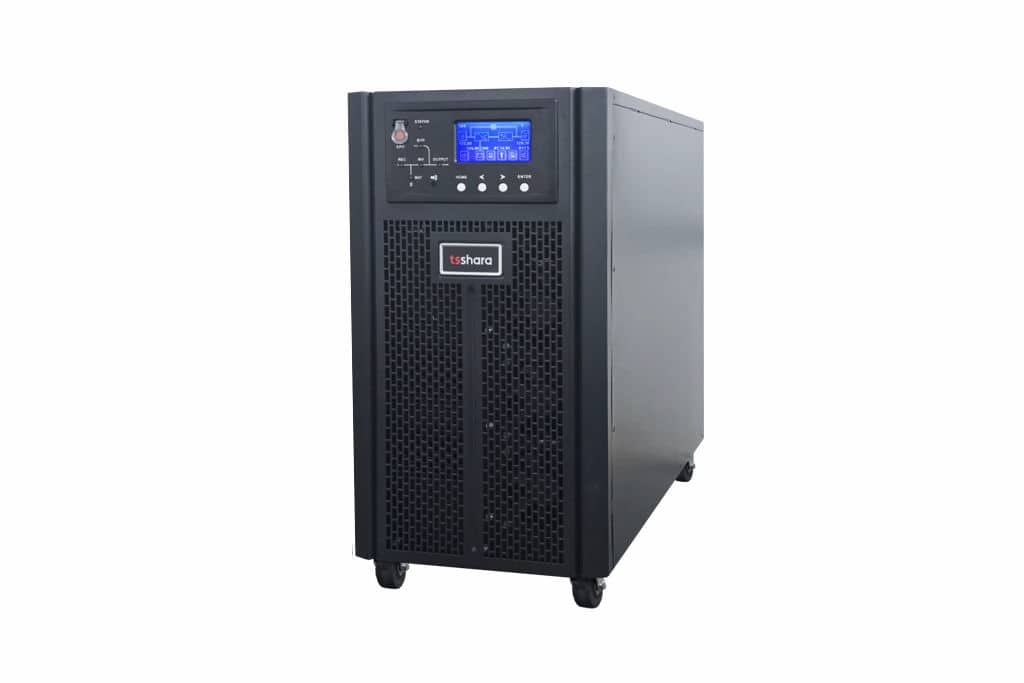

#6831 NOBREAK TS TRYON IN 10KVA TRIFÁSICO 220V/127V – BATERIA EXTERNA DUPLA CONVERSÃO

A linha TS TRYON IN TRIFASICO TORRE 10kva 220V/127V foi concebida com alta tecnologia para conversão de energia em alta frequência, utilizando processador DSP e blocos IGBT inteligentes.
Este equipamento, é capaz de converter a energia elétrica trifásica em trifásica senoidal para a potência de 10 kVA.
Possui a função auto teste que garante seu funcionamento pleno antes de conectar a carga.
Possui um fator de potência de entrada que chega a ser maior que 0,99 e um THDi (distorção harmônica de entrada) menor que 4%. Além do alto rendimento em termos de distorções harmônicas.
Dispondo um carregador de baterias inteligente permitindo maior vida uteis das baterias.
Com interface fácil de ser seguida através de um display de LCD, este equipamento é perfeito para aparelhos eletroeletrônicos de maior potência ou até bancos de dados e de rede.

Compatível com grupo geradores e tecnologicamente avançado, possui uma eficiência de 95,5% e um fator de potência unitário (1,0) na saída.
Paralelismo ate 4 unidades Com design compacto, fator de potência de saída unitário e onda de saída puramente senoidal, esta linha se torna ideal para suportar o uso de computadores, servidores, equipamentos de telecomunicação, equipamentos hospitalares

Características de entrada:

  • On-line Dupla conversão
  • Capacidade : 10 Kva / 10Kw
  • Tensão nominal: Trifásica (220/127V) FFF+N+T(outra tensão sub consulta)
  • Faixa de tensão de entrada : +25% a –35%
  • Faixa de freqüência 40 a 70Hz
  • Fator de potencia maior que 0,99
  • Distorção harmônica menor que 4%
  • THDI% : <5% carga linear



Características de saída:

  • Tensão nominal: Trifásica (220/127V) FFF+N+T (outra tensão sub consulta)
  • Estabilização mais ou menos 1,5% (0~100% carga linear)
  • Forma de onda senoidal pura
  • Fator de potência 1
  • Fator de crista: 3:1
  • THDu : < 1,5% com 100% de carga linear; < 6% com carga não linear de acordo com a norma  IEC/EN62040-3
  • Range de freqüência: 50/60Hz tolerância de 0,1%
  • Tempo de transferência zero
  • Regulação estática 1,5% (0 a 100% carga linear)
  • Sobrecarga:110%(10min);110%a125%(1min);125% a 150%(30seg);maior 150% (200ms)
  • Rendimento maior que 93% em rede; maior que 92,5% em modo bateria.



Características em By-pass:

  • Tempo de transferência entre by-pass e o inversor: nulo
  • Faixa da tensão de by-pass configurável :

defaut: –20% a +15%;

limite superior: +10%,+15%,+25%;

limite inferior: -10%,-15%,-20%,-30%,-40%.

  • Sobrecarga:

125% se mantém em operação;

125% a 130% por 10min se mantém;

130% a 150% por 1 min se mantém;

150% a 400% por 1s se mantém;

Maior que 400% por 200ms e depois se desliga (shundown)



  • Tipos de Baterias : Vrla ou Estacionárias
  • Sistema de recarga inteligente e automática
  • Autonomia : depende do banco de baterias conforme solicitação
  • Baterias internas ou externas conforme o modelo
  • Permitem expansão do banco de baterias através de bornes externos
  • Barramento: 120 + 120V
  • Quantidade de baterias: 20 baterias SOMENTE EXTERNA
  • Tempo de recarga: 6 a 8 horas para 90% se houver descarga total das baterias
  • Permiti a troca das baterias sem parar o nobreak (hot swap)

Atende as normas de segurança :

Requisitos gerais para nobreaks utilizados em áreas com acesso do operador

EN500091-1/IEC62040-1-1/AS 62040-1-1

Compatibilidade eletromagnética:

EN50091-2/IEC62040-2/AS 62040-2 (3)

Método de especificação de performance de testes requerido para nobreak:

EN50091-3/IEC62040-3/AS 62040-3 (VFI SS111)

Nivel proteção IEC (60529), IP20



Recursos :

  • Controle total por 2 DSP dedicados: 1 para o retificador e 1 para o inversor
  • auto teste periódico e programado
  • Inversor formado por igbts de alta potência controlado em alta frequência PWM
  • Gerenciamento de bateria: controle de carregamento inteligente, manutenção automática, estende a vida útil da bateria
  • Interface de operação amigável, tela LCD de alta resolução e leds indicativos
  • Quatro disjuntores de proteção, proporcionando total segurança
  • Partida através das baterias (opcional)
  • Múltiplas proteções como temperatura, sobrecarga, bateria, sub tensão, falha no ventilador, curto-circuito na saída
  • Umidade relativa : 95% sem condensação
  • Operação em altitude maior que 1000 metros
  • Grau de proteção : IEC (60529) ; IP20
  • Ruído acústico a um metro de distancia: 58dB @ 100% de carga , 55dB @ 45% de carga
  • Comunicação: RS232 (padrão); USB (opcional); SNMP(opcional); Contato seco (opcional)
  • Software de comunicação
  • Paralelavel ate 4 unidades (opcional)
  • Transformador isolador (opcional)
  • Compatível com grupos geradores



OBS: Este nobreak não é recomendado para equipamentos para suporte á vida.

ATENÇÃO:

As informações acima são configurações padrão e podem sofrer alterações e adequações técnicas sem prévio aviso para atender especificações de editais, licitações e cotações para demandas especiais. Caso necessite, contate a TS Shara e receba descritivo das viabilidades técnicas adequadas à especificação solicitada

ATENÇÃO:

As informações acima são configurações padrão e podem sofrer alterações e adequações técnicas sem prévio aviso para atender especificações de editais, licitações e cotações para demandas especiais. Caso necessite, contate a TS Shara e receba descritivo das viabilidades técnicas adequadas à especificação solicitada

  • Potência: 10000VA
  • Tensão de entrada: Trifásica (220/127V) FFF+N+T
  • Tensão de saída: Trifásica (220/127V) FFF+N+T
  • Fator de potência saída: 0,99
  • Conexão de entrada: Bornes
  • Conexão de saída: Bornes
  • Conexão de baterias externas: Bornes
  • Quantidade de tomadas: Borne
  • Faixa de entrada: +25% a -35%
  • Estabilização na saída: +/- 1,5% linear
  • Frequência de rede: 50 / 60hZ +/- 0,1
  • Fator de crista: 3:1
  • Peso: 31kg
  • Altura: 530mm
  • Largura: 250mm
  • Comprimento: 660mm
ATENÇÃO:

As informações acima são configurações padrão e podem sofrer alterações e adequações técnicas sem prévio aviso para atender especificações de editais, licitações e cotações para demandas especiais. Caso necessite, contate a TS Shara e receba descritivo das viabilidades técnicas adequadas à especificação solicitada

  • Equipamentos Hospitalares e Laboratoriais
  • Equipamentos Industriais
  • Equipamentos para automação residencial, comercial e bancária
  • Ideais para aplicações de missão crítica
