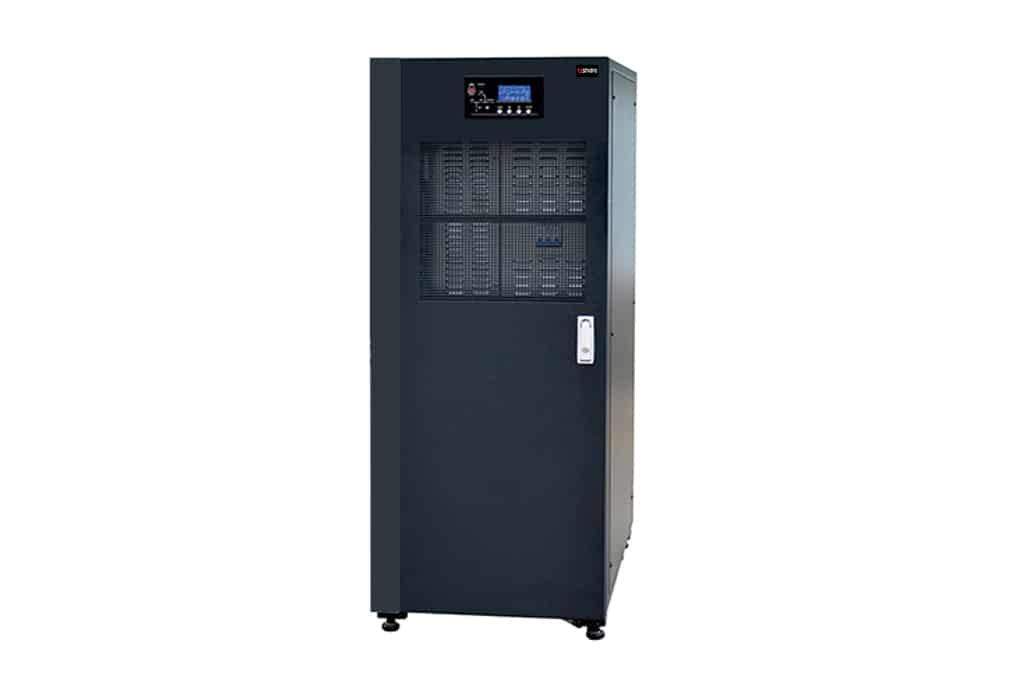

#6751 NOBREAK TS TRYON IN 20KVA TRIFÁSICO 220V/127V DUPLA CONVERSÃO

A linha TS TRYON IN TRIFASICO TORRE 20kVA 220V/127V foi concebida com alta tecnologia para conversão de energia em alta frequência, utilizando processador DSP e blocos IGBT inteligentes, garantindo robustez e confiabilidade.
Possui a função auto teste que garante seu funcionamento pleno antes de enviar a energia para seu equipamento.
Conta com um alto fator de potência de entrada e uma baixa distorção harmônica de entrada THDi. Além de alto rendimento que o torna mais eficiente na conversão de energia, com baixas perdas.
Dispondo de um carregador de baterias inteligente, que permite a recarga rápida e segura das baterias, aumentando a sua vida útil e recuperando a autonomia rapidamente.
Com interface fácil de ser seguida através de um display de LCD, este equipamento permite uma fácil configuração.
Compatível com grupos geradores.
Paralelismo de até 4 unidades. Com design compacto, alto fator de potência de saída e onda puramente senoidal, esta linha se torna ideal para o uso em computadores, servidores, equipamentos de telecomunicação, equipamentos hospitalares de diagnóstico, máquinas sensíveis, entre outros.

Características de entrada:

  • On-line Dupla conversão
  • Capacidade : 20 Kva / 18Kw
  • Tensão nominal: Trifásica (220/127V) FFF+N+T(outra tensão sub consulta)
  • Faixa de tensão de entrada : +25% a –35%
  • Faixa de freqüência 40 a 70Hz
  • Fator de potencia maior que 0,99
  • Distorção harmônica menor que 4%
  • THDI% : <3% carga linear



Características de saída:

  • Tensão nominal: Trifásica (220/127V) FFF+N+T (outra tensão sub consulta)
  • Estabilização mais ou menos 1,5% (0~100% carga linear)
  • Forma de onda senoidal pura
  • Fator de potência 0,9
  • Fator de crista: 3:1
  • THDu : < 1,5% com 100% de carga linear; < 6% com carga não linear de acordo com a norma  IEC/EN62040-3
  • Range de freqüência: 50/60Hz tolerância de 0,1%
  • Tempo de transferência zero
  • Regulação estática 1,5% (0 a 100% carga linear)
  • Sobrecarga:110%(10min);110%a125%(1min);125% a 150%(30seg);maior 150% (200ms)
  • Rendimento maior que 93% em rede; maior que 92,5% em modo bateria.



Características em By-pass:

  • Tempo de transferência entre by-pass e o inversor: nulo
  • Faixa da tensão de by-pass configurável :

defaut: –20% a +15%;

limite superior: +10%,+15%,+25%;

limite inferior: -10%,-15%,-20%,-30%,-40%.

  • Sobrecarga:

125% se mantém em operação;

125% a 130% por 10min se mantém;

130% a 150% por 1 min se mantém;

150% a 400% por 1s se mantém;

Maior que 400% por 200ms e depois se desliga (shundown)



Baterias

  • Tipos de Baterias : Vrla ou Estacionárias
  • Sistema de recarga inteligente e automática
  • Autonomia : depende do banco de baterias conforme solicitação
  • Baterias internas não inclusas
  • Permitem expansão do banco de baterias através de bornes externos
  • Barramento: 120 + 120V
  • Quantidade de baterias: (60 baterias internas de12V/ 7Ah ou 9An) não inclusas ou 20 externas não inclusas
  • Tempo de recarga: 6 a 8 horas para 90% se houver descarga total das baterias
  • Permiti a troca das baterias sem parar o nobreak (hot swap)

Atende as normas de segurança :

Requisitos gerais para nobreaks utilizados em áreas com acesso do operador

EN500091-1/IEC62040-1-1/AS 62040-1-1

Compatibilidade eletromagnética:

EN50091-2/IEC62040-2/AS 62040-2 (3)

Método de especificação de performance de testes requerido para nobreak:

EN50091-3/IEC62040-3/AS 62040-3 (VFI SS111)

Nivel proteção IEC (60529), IP20



Recursos :

  • Controle total por 2 DSP dedicados: 1 para o retificador e 1 para o inversor
  • auto teste periódico e programado
  • Inversor formado por igbts de alta potência controlado em alta frequência PWM
  • Gerenciamento de bateria: controle de carregamento inteligente, manutenção automática, estende a vida útil da bateria
  • Interface de operação amigável, tela LCD de alta resolução e leds indicativos
  • Quatro disjuntores de proteção, proporcionando total segurança
  • Partida através das baterias (opcional)
  • Múltiplas proteções como temperatura, sobrecarga, bateria, sub tensão, falha no ventilador, curto-circuito na saída
  • Umidade relativa : 95% sem condensação
  • Operação em altitude maior que 1000 metros
  • Grau de proteção : IEC (60529) ; IP20
  • Ruído acústico a um metro de distancia: 58dB @ 100% de carga , 55dB @ 45% de carga
  • Comunicação: RS232 (padrão); USB (opcional); SNMP(opcional); Contato seco (opcional)
  • Software de comunicação
  • Paralelavel ate 4 unidades (opcional)
  • Transformador isolador (opcional)
  • Compatível com grupos geradores



OBS: Este nobreak não é recomendado para equipamentos para suporte á vida.

ATENÇÃO:

As informações acima são configurações padrão e podem sofrer alterações e adequações técnicas sem prévio aviso para atender especificações de editais, licitações e cotações para demandas especiais. Caso necessite, contate a TS Shara e receba descritivo das viabilidades técnicas adequadas à especificação solicitada

Atende as normas de segurança:

  • Requisitos gerais para nobreaks utilizados em áreas com acesso do operador
  • EN500091-1/IEC62040-1-1/AS 62040-1-1
  • Compatibilidade eletromagnética:
  • EN50091-2/IEC62040-2/AS 62040-2 (3)
  • Método de especificação de performance de testes requerido para nobreak:
  • EN50091-3/IEC62040-3/AS 62040-3 (VFI SS111)
  • Nível proteção IEC (60529), IP20
ATENÇÃO:

As informações acima são configurações padrão e podem sofrer alterações e adequações técnicas sem prévio aviso para atender especificações de editais, licitações e cotações para demandas especiais. Caso necessite, contate a TS Shara e receba descritivo das viabilidades técnicas adequadas à especificação solicitada

  • Potência: 20000VA
  • Tensão de entrada: Trifásica (220/127V) FFF+N+T
  • Tensão de saída: Trifásica (220/127V) FFF+N+T
  • Fator de potência saída: 0,9
  • Conexão de entrada AC: Bornes
  • Conexão de saída: Bornes
  • Conexão de baterias externas: Bornes
  • Quantidade de tomadas: Borne
  • Faixa de entrada: +25% a -35%
  • Estabilização na saída: +/- 1,5% linear
  • Frequência de rede: 50 / 60hZ +/- 0,1
  • Fator de crista: 3:1
  • Peso: 140kg
  • Altura: 1400mm
  • Largura: 500mm
  • Comprimento: 840mm
ATENÇÃO:

As informações acima são configurações padrão e podem sofrer alterações e adequações técnicas sem prévio aviso para atender especificações de editais, licitações e cotações para demandas especiais. Caso necessite, contate a TS Shara e receba descritivo das viabilidades técnicas adequadas à especificação solicitada

  • Equipamentos Hospitalares e Laboratoriais
  • Equipamentos Industriais
  • Equipamentos para automação residencial, comercial e bancária
  • Ideais para aplicações de missão crítica
ATENÇÃO:

As informações acima são configurações padrão e podem sofrer alterações e adequações técnicas sem prévio aviso para atender especificações de editais, licitações e cotações para demandas especiais. Caso necessite, contate a TS Shara e receba descritivo das viabilidades técnicas adequadas à especificação solicitada
