DPS é um dos dispositivos mais citados quando o assunto é proteção elétrica, mas também um dos mais confundidos com outro elemento fundamental da instalação: o DR. Essa confusão é comum porque ambos atuam na segurança, porém com objetivos completamente diferentes.
Entender a diferença entre DR e DPS é essencial para evitar erros de projeto, falsas sensações de proteção e, principalmente, riscos reais para pessoas e equipamentos.
Enquanto um atua diretamente na preservação da vida humana, o outro tem foco na integridade dos sistemas elétricos e eletrônicos.
Tratá-los como equivalentes ou substitutos é um equívoco técnico que pode comprometer toda a instalação.
Neste conteúdo, você vai entender o que é DR, o que é DPS, como cada um funciona, quais riscos eles mitigam e por que ambos são complementares em uma instalação elétrica segura e moderna.
O que é o DPS e qual sua função
O DPS, ou Dispositivo de Proteção contra Surtos, tem como função principal proteger equipamentos e sistemas elétricos contra sobretensões transitórias.
Essas sobretensões podem ser causadas por descargas atmosféricas indiretas, manobras na rede elétrica ou variações bruscas de carga.
Quando um surto elétrico ocorre, a tensão sobe rapidamente por um curto intervalo de tempo.
O DPS atua desviando essa energia excedente para o sistema de aterramento, impedindo que ela chegue aos equipamentos conectados ao circuito.
Na prática, o DPS protege:
- equipamentos eletrônicos;
- sistemas de automação;
- computadores e servidores;
- dispositivos sensíveis;
- infraestrutura elétrica interna.
Seu foco é a preservação do patrimônio e da funcionalidade dos sistemas.
VEJA TAMBÉM| Pico de energia: O que pode causar e riscos
O que é o DR e qual sua função
O DR, ou Dispositivo Diferencial Residual, tem como objetivo principal proteger pessoas contra choques elétricos.
Ele atua detectando fugas de corrente elétrica que indicam que parte da energia está escapando do circuito normal, possivelmente através do corpo humano.
O funcionamento do DR baseia-se na comparação entre a corrente que entra e a que sai do circuito.
Quando essa diferença ultrapassa um limite seguro, o dispositivo desarma rapidamente, interrompendo a alimentação elétrica.
O DR é essencial para:
- prevenir choques elétricos;
- reduzir risco de acidentes fatais;
- proteger usuários em contato com equipamentos;
- aumentar a segurança em áreas molhadas.
Seu foco é a proteção da vida humana.
VEJA MAIS | O que são os Interruptores Diferenciais Residuais e como funcionam

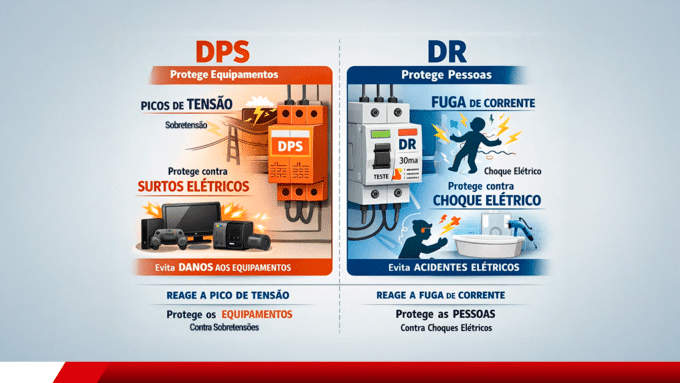

Diferença fundamental entre DR e DPS
A principal diferença entre DR e DPS está no tipo de risco que cada um combate.
Eles atuam em fenômenos elétricos distintos e não substituem um ao outro.
De forma objetiva:
- o DR protege pessoas contra choque elétrico;
- o DPS protege equipamentos contra surtos de tensão.
Enquanto o DR reage a fugas de corrente, o DPS reage a picos de tensão.
São problemas diferentes, com causas diferentes e consequências diferentes.
Por que o DR não protege contra surtos elétricos
Um erro comum é acreditar que o DR pode proteger equipamentos contra descargas atmosféricas ou picos de tensão.
Isso não é verdade.
O DR não foi projetado para detectar sobretensões.
Ele atua apenas quando há desequilíbrio de corrente entre fase e neutro.
Em um surto elétrico:
- a tensão sobe rapidamente;
- a corrente pode continuar equilibrada;
- o DR não identifica falha;
- os equipamentos ficam expostos.
Portanto, confiar apenas no DR para proteger equipamentos é tecnicamente incorreto.
Por que o DPS não protege contra choque elétrico
Da mesma forma, o DPS não substitui o DR na proteção de pessoas.
Embora ele desvie surtos para o aterramento, ele não detecta fugas de corrente causadas por contato humano com partes energizadas.
Se uma pessoa tocar em um condutor energizado:
- pode ocorrer fuga de corrente pelo corpo;
- o DPS não reage;
- o choque pode ser grave.
Somente o DR possui sensibilidade adequada para identificar esse tipo de situação e desligar o circuito rapidamente.
Situações práticas para entender a diferença
Para tornar a diferença mais clara, vale observar alguns exemplos práticos.
Se ocorrer uma descarga atmosférica indireta próxima à rede elétrica, gerando um pico de tensão, o DPS atua para proteger os equipamentos.
O DR, nesse caso, permanece inativo.
Se uma pessoa encostar em um fio descascado ou em um equipamento com defeito de isolamento, ocorre fuga de corrente.
O DR desarma para proteger a pessoa, enquanto o DPS não atua.
Esses exemplos mostram como as funções são complementares, e não concorrentes.
DR e DPS são obrigatórios?
A obrigatoriedade depende do tipo de instalação e das normas aplicáveis, mas ambos são fortemente recomendados em instalações modernas.
O DR é exigido em circuitos específicos, especialmente aqueles que alimentam:
- áreas molhadas;
- tomadas de uso geral;
- ambientes com maior risco de choque.
O DPS é exigido em instalações com maior exposição a surtos, especialmente quando:
- há equipamentos sensíveis;
- a região possui alta incidência de descargas atmosféricas;
- a continuidade dos sistemas é crítica.
Mesmo quando não obrigatórios, ambos aumentam significativamente o nível de segurança.
Um observação importante é que por suas características, alguns nobreaks e estabilizadores não são compatíveis com dispositivos DR.
A importância do aterramento para DR e DPS
Tanto o DR quanto o DPS dependem de um aterramento eficiente para funcionar corretamente.
Sem um bom sistema de aterramento, a proteção oferecida por esses dispositivos é comprometida.
No caso do DPS:
- o aterramento é o caminho para dissipar o surto;
- sem ele, a energia não é desviada corretamente.
No caso do DR:
- o aterramento ajuda a garantir caminhos previsíveis de corrente;
- contribui para a atuação correta em falhas.
Aterramento não é opcional em instalações que utilizam dispositivos de proteção.
DR e DPS em instalações residenciais
Em residências modernas, o uso combinado de DR e DPS é altamente recomendado.
O DR protege os moradores contra choques elétricos, enquanto o DPS preserva eletrodomésticos e eletrônicos.
Com o aumento de dispositivos sensíveis, como televisores, roteadores, computadores e automação residencial, a ausência de DPS representa um risco financeiro considerável.
A combinação correta aumenta a segurança geral da residência.
DR e DPS em ambientes corporativos e industriais
Em ambientes corporativos e industriais, a diferença entre DR e DPS se torna ainda mais crítica.
A quantidade de equipamentos, sistemas automatizados e infraestrutura tecnológica eleva os riscos associados a surtos e falhas elétricas.
Nesses ambientes:
- o DR protege operadores e usuários;
- o DPS protege sistemas críticos e ativos de alto valor;
- a ausência de um deles compromete a segurança global.
A proteção elétrica deve ser pensada de forma integrada.
Proteção complementar, não excludente
Um ponto essencial é entender que DR e DPS não competem entre si.
Eles atuam em camadas diferentes da proteção elétrica.
Uma instalação que utiliza apenas um deles está incompleta do ponto de vista da segurança.
A proteção eficaz exige a combinação correta de dispositivos, cada um atuando no risco que foi projetado para mitigar.
Essa abordagem reduz falhas, acidentes e prejuízos.
Erros comuns ao escolher entre DR e DPS
Alguns erros recorrentes comprometem a proteção elétrica:
- instalar apenas DR e ignorar surtos;
- instalar apenas DPS e ignorar risco de choque;
- acreditar que um substitui o outro;
- negligenciar o aterramento;
- escolher dispositivos sem critério técnico.
Evitar esses erros é fundamental para uma instalação segura.
Conclusão
A diferença entre DR e DPS está diretamente ligada ao tipo de proteção oferecida.
Enquanto o DR é essencial para a proteção de pessoas contra choques elétricos, o DPS é indispensável para a proteção de equipamentos contra surtos de tensão.
Ambos desempenham papéis distintos e complementares dentro da instalação elétrica.
Ignorar um deles significa deixar uma lacuna crítica na segurança, seja humana ou patrimonial.
Uma instalação elétrica segura e moderna não escolhe entre DR ou DPS.
Ela utiliza os dois, de forma correta e integrada.
Perguntas Frequentes
O que é DPS?
É o dispositivo responsável por proteger equipamentos contra surtos de tensão causados por descargas atmosféricas e manobras da rede.
O que é DR?
É o dispositivo que protege pessoas contra choques elétricos ao detectar fugas de corrente.
DR protege equipamentos?
Não.
Ele atua apenas em fugas de corrente, não em picos de tensão.
DPS protege pessoas contra choque?
Não.
Ele não detecta contato humano com partes energizadas.
É necessário usar DR e DPS juntos?
Sim.
Eles são complementares e protegem contra riscos diferentes.
Nobreaks e estabilizadores são todos compatíveis com dispositivos DR?
Não. Nestes casos deve-se consultar um profissional eletricista para instalar de forma correta dispositivos de proteção diferencial.
