Quando você instala um dispositivo contra surto (DPS) no quadro, a ideia é simples.
Desviar surtos e picos de tensão para o aterramento antes que eles cheguem nos equipamentos.
O problema é que muita instalação falha não por falta do DPS, mas por integração errada com disjuntores e DR.
Aí o sistema desarma sem motivo, fica “cego” em parte do quadro, ou protege menos do que deveria.
O que o dispositivo contra surto faz na prática
O dispositivo contra surto não “corta” energia como disjuntor.
Ele entra em ação só quando aparece uma sobretensão além do normal.
Nessa hora, ele cria um caminho preferencial para a corrente do surto ir para o aterramento.
Depois do evento, ele volta a ficar “quieto”, sem interferir no circuito.

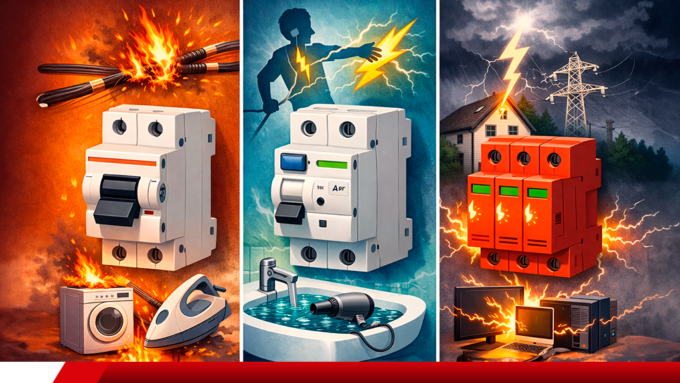

Disjuntor, DR e DPS: cada um protege uma coisa diferente
O disjuntor protege contra sobrecarga e curto-circuito.
Ele age quando a corrente fica alta demais por tempo suficiente, ou quando há curto.
O DR protege contra fuga de corrente, pensando principalmente em choque elétrico.
Ele desarma quando detecta diferença entre a corrente que vai e a que volta.
O dispositivo contra surto protege contra surtos e picos de tensão.
Ou seja, ele atua num “tipo de problema” que disjuntor e DR não resolvem sozinhos.
VEJA TAMBÉM| Principais causas de surtos elétricos em redes industriais
Onde o dispositivo contra surto entra no quadro elétrico
A lógica mais segura é pensar em “camadas”.
Primeiro vem a entrada da energia no quadro, depois as proteções, e então os circuitos.
Na prática, o DPS costuma ser instalado no quadro o mais próximo possível da entrada.
Isso faz sentido porque o surto geralmente entra por ali, vindo da rede externa.
Se o quadro tiver vários setores, pode fazer sentido usar mais de um DPS.
Um no geral e outros em subquadros ou áreas com equipamentos sensíveis.
Como integrar o DPS com o disjuntor
Aqui tem um ponto que muita gente erra.
O DPS normalmente precisa de um disjuntor dedicado ou uma proteção a montante definida em projeto.
Esse disjuntor não é para “proteger o equipamento”.
Ele é para proteger a instalação do próprio DPS em caso de falha, e permitir desligar para manutenção.
Regras práticas que evitam dor de cabeça:
- use um disjuntor exclusivo para o DPS quando o quadro permitir;
- mantenha a ligação do DPS com cabos curtos e bem organizados;
- evite “pegar carona” no disjuntor de um circuito qualquer, porque isso pode alterar o comportamento da proteção.
Quanto menor a distância elétrica entre disjuntor e DPS, melhor.
Cabos longos aumentam a impedância e pioram a eficiência do desvio do surto.
Como integrar o DPS com o DR sem causar desarmes indevidos
O DR é sensível a correntes que “somem” do retorno.
E o DPS, quando atua, manda energia para o aterramento.
Isso pode gerar situações em que o DR interprete o evento como fuga e desarme.
Especialmente se a distribuição estiver mal feita ou se o DPS estiver instalado em posição ruim.
Boas práticas para reduzir esse risco:
- evite instalar o DPS “depois” do DR em quadros onde o DR protege tudo, sem critério;
- prefira organizar o quadro para que o DPS fique o mais próximo possível da entrada, com aterramento bem feito;
- se existirem DRs separados por setor, a arquitetura do quadro precisa garantir que o caminho do surto não passe “atravessando” DR sem necessidade.
Em instalações mais complexas, o ideal é dividir os circuitos.
Deixe o DR protegendo onde ele faz mais sentido, e garanta que o DPS tenha caminho eficiente para o terra.
Outra observação importante é que a instalação de um DR em conjunto com um Nobreak ou Estabilizador pode ser incompatível. Nestes casos deve-se procurar ajuda profissional para a devida instalação.
VEJA TAMBÉM| Principais causas de surtos elétricos em redes industriais
Tabela rápida de integração
| Elemento | Função principal | Onde costuma ficar no quadro | Erro comum |
| Disjuntor | sobrecarga e curto-circuito | antes dos circuitos finais | dimensionar só “no olho” e desarmar toda hora |
| DR | proteção contra fuga de corrente e choque | antes dos circuitos que exigem DR | colocar DR para tudo e sofrer desarme sem identificar fuga |
| Dispositivo contra surto (DPS) | surtos e picos de tensão | o mais perto possível da entrada + aterramento | instalar com cabos longos e sem proteção adequada a montante |
Aterramento: a parte que decide se o DPS funciona de verdade
O dispositivo contra surto depende do aterramento para cumprir sua função.
Se o aterramento for ruim, o surto não “vai embora” direito.
Aí acontece o pior cenário.
Você acha que está protegido porque tem DPS, mas a energia do surto continua circulando pela instalação.
Se o sistema de terra estiver fora do padrão, o DPS vira um enfeite caro.
E ainda pode aumentar a instabilidade do quadro, principalmente com DR.
Erros comuns que derrubam a proteção
- Instalar o DPS longe da entrada do quadro, com cabos compridos.
Isso reduz a eficiência real do desvio do surto. - “Pendurar” o DPS em qualquer circuito existente sem avaliar a proteção.
Pode dar desarme, aquecimento e comportamento imprevisível. - Achar que só o DPS resolve surtos em equipamentos muito sensíveis.
Em alguns casos, faz sentido combinar proteção no quadro e proteção pontual mais próxima da carga.
Conclusão
Integrar dispositivo contra surto, disjuntores e DR é mais sobre arquitetura do quadro do que sobre “colocar uma peça a mais”.
Quando o DPS fica perto da entrada, com ligações curtas e aterramento confiável, o sistema trabalha a seu favor.
Se você está montando ou revisando um quadro para proteger equipamentos de trabalho e eletrônicos sensíveis, vale tratar isso como prioridade.
E se você quer escolher a proteção certa para o seu cenário, a TS Shara tem uma linha completa de soluções para elevar o nível de segurança elétrica da instalação.
Perguntas Frequentes
1) O dispositivo contra surto substitui o disjuntor?
Não substitui.
O disjuntor protege contra sobrecorrente e curto, enquanto o dispositivo contra surto age em sobretensões rápidas.
2) Posso instalar o dispositivo contra surto depois do DR?
Em alguns quadros isso até acontece, mas pode aumentar risco de desarme em eventos de surto.
O melhor é estruturar o quadro para que o DPS tenha caminho eficiente e não “brigue” com o DR.
3) O dispositivo contra surto precisa de disjuntor próprio?
Na maioria dos cenários é recomendado ter uma proteção dedicada para o DPS.
Isso facilita a manutenção e reduz risco de problema caso o DPS falhe.
4) Se eu já tenho DR, eu ainda preciso de dispositivo contra surto?
Sim, porque DR e DPS protegem coisas diferentes.
O DR ajuda contra choque e fuga de corrente, mas não resolve surtos e picos vindos da rede.
5) Por que o cabo do DPS precisa ser curto?
Quanto maior o cabo, maior a impedância do caminho.
Isso faz o surto “procurar” outros caminhos e diminui a eficiência da proteção.
6) Um dispositivo contra surto protege contra queda de energia?
Não.
Ele protege contra surtos e picos, mas falta de energia e variações longas pedem soluções como nobreak ou estratégias de desligamento seguro.
7) Dá para usar um único dispositivo contra surto para o quadro inteiro?
Em residências simples, muitas vezes sim.
Em instalações com subquadros, longas distâncias ou cargas sensíveis, pode ser melhor ter proteção em mais de um ponto.
8) O dispositivo contra surto evita queimar qualquer equipamento?
Ele reduz bastante o risco, mas não é “blindagem total”.
A proteção é um conjunto: DPS bem instalado, aterramento correto e boas práticas no quadro.
9) Se o aterramento for ruim, o DPS funciona?
Funciona muito mal, ou quase nada.
Sem um bom caminho para terra, o surto não é escoado de forma eficiente. É como até ter um ralo mas este estar entupido.
10) Qual o sinal de que o dispositivo contra surto pode ter “morrido”?
Alguns modelos têm indicador visual de status.
Se o indicador acusar falha ou se houver histórico de surtos fortes, vale revisar com um profissional.
