DPS Classe 3 é um dispositivo de proteção contra surtos projetado para atuar na etapa final da proteção elétrica, limitando sobretensões residuais de baixa energia que ainda chegam aos equipamentos após a atuação dos DPS de classes anteriores. Ele é voltado à proteção direta de equipamentos sensíveis, como sistemas eletrônicos, dispositivos de controle, automação, informática e telecomunicações.
Esse tipo de DPS não substitui as outras classes de proteção. Ele funciona como complemento, garantindo que picos de tensão remanescentes não atinjam níveis capazes de danificar componentes eletrônicos delicados.
O que é um DPS e por que ele é necessário
O DPS, ou Dispositivo de Proteção contra Surtos, tem como função limitar sobretensões transitórias que surgem na rede elétrica. Essas sobretensões podem ser causadas por descargas atmosféricas indiretas, manobras na rede, chaveamentos de cargas ou falhas no sistema elétrico.
Mesmo surtos de curta duração podem provocar:
- queima de componentes eletrônicos;
- falhas intermitentes;
- perda de dados;
- redução da vida útil dos equipamentos.
O DPS atua desviando essa energia excedente para o sistema de aterramento, protegendo os circuitos e os equipamentos conectados.
O que diferencia o DPS Classe 3
O DPS Classe 3 é projetado para atuar contra surtos de baixa energia, porém com níveis de tensão ainda críticos para equipamentos sensíveis. Ele entra em ação após os DPS Classe 1 e Classe 2 já terem reduzido a maior parte da energia do surto.
Sua principal característica é a proteção fina, ou seja, o ajuste preciso da tensão residual que chega ao equipamento. Isso o torna ideal para proteger cargas finais e dispositivos eletrônicos delicados.
VEJA TAMBÉM| Saiba como proteger equipamentos eletrônicos de raios e quedas de energia
Quando o DPS Classe 3 deve ser utilizado
O DPS Classe 3 deve ser utilizado sempre que houver equipamentos sensíveis conectados à rede elétrica, especialmente em ambientes onde a continuidade operacional e a integridade dos dados são essenciais.
Aplicações comuns incluem:
- computadores e servidores;
- sistemas de automação;
- equipamentos médicos;
- sistemas de telecomunicações;
- painéis de controle;
- equipamentos de áudio e vídeo.
Mesmo em instalações com DPS Classe 1 e Classe 2, a ausência do DPS Classe 3 pode deixar os equipamentos vulneráveis a surtos residuais.
Local correto de instalação do DPS Classe 3
O DPS Classe 3 deve ser instalado o mais próximo possível do equipamento a ser protegido. Isso reduz a possibilidade de que a sobretensão se propague novamente pelos condutores até o ponto de uso.
Ele pode ser instalado:
- em tomadas específicas;
- em painéis próximos à carga;
- incorporado a filtros de linha e dispositivos dedicados.
A proximidade com o equipamento é fundamental para garantir a eficácia da proteção.
Relação entre DPS Classe 3 e sistema de aterramento
Assim como nas demais classes, o desempenho do DPS Classe 3 depende diretamente da qualidade do aterramento. Mesmo sendo destinado a surtos de baixa energia, o dispositivo precisa de um caminho eficiente para dissipar a tensão excedente.
Um aterramento inadequado pode resultar em:
- aumento da tensão residual;
- falha na proteção do equipamento;
- falsa sensação de segurança;
- riscos à integridade do sistema.
Por isso, o DPS Classe 3 deve ser parte de uma instalação com aterramento corretamente dimensionado.
DPS Classe 3 e proteção de equipamentos eletrônicos
Equipamentos eletrônicos modernos são altamente sensíveis a variações de tensão. Circuitos integrados, fontes chaveadas e sistemas digitais podem ser danificados por picos que passam despercebidos aos dispositivos de proteção mais robustos.
O DPS Classe 3 atua justamente nesse ponto, garantindo que a tensão aplicada ao equipamento permaneça dentro de limites seguros.
Essa proteção é especialmente importante para evitar danos cumulativos, que não causam falha imediata, mas reduzem significativamente a vida útil dos dispositivos.
VEJA TAMBÉM| O que causa flutuação de tensão e como isso afeta seus aparelhos
DPS Classe 3 ou nobreak: qual a diferença na proteção dos equipamentos
Na prática, tanto o DPS Classe 3 quanto o nobreak são utilizados para proteger equipamentos eletrônicos, mas atuam em funções diferentes dentro do sistema elétrico.
O DPS Classe 3 é responsável por limitar surtos residuais de baixa energia, garantindo que a tensão que chega ao equipamento permaneça dentro de níveis seguros.
Já o nobreak tem como principal função manter o fornecimento de energia em caso de queda, além de oferecer proteção adicional contra oscilações, dependendo da tecnologia do equipamento.
Isso significa que o DPS atua na qualidade da energia, enquanto o nobreak atua na continuidade do funcionamento dos aparelhos.
Comparativo prático entre DPS Classe 3 e nobreak
O DPS Classe 3 reduz picos de tensão que podem danificar componentes eletrônicos ao longo do tempo.
O nobreak mantém os equipamentos ligados durante quedas de energia e permite desligamento seguro.
O DPS não fornece energia em caso de interrupção elétrica.
O nobreak não substitui a proteção fina contra surtos proporcionada pelo DPS Classe 3.
Por isso, em ambientes com equipamentos sensíveis, o uso combinado dos dois dispositivos é a abordagem mais segura.
Exemplos de aplicação por porte e custo-benefício
Para aplicações mais simples, como roteadores, computadores domésticos e pequenos dispositivos eletrônicos, soluções de menor porte costumam apresentar melhor custo-benefício.
Um exemplo é um nobreak compacto de entrada, indicado para cargas leves e uso residencial, oferecendo proteção básica e tempo suficiente para desligamento seguro.
Esses modelos possuem custo mais acessível e atendem bem cenários onde a prioridade é evitar perda de dados e proteger equipamentos simples.
Já em ambientes com maior demanda elétrica, como escritórios, sistemas de automação ou equipamentos mais críticos, o investimento em nobreaks de maior capacidade se torna mais adequado.
Esses equipamentos possuem custo mais elevado, porém oferecem maior potência, suportam múltiplos dispositivos e garantem maior autonomia em caso de interrupção de energia.
A escolha entre um modelo mais simples ou mais robusto deve considerar o nível de criticidade dos equipamentos e o impacto que uma falha elétrica pode causar na operação.
Independentemente do porte, o uso do nobreak aliado ao DPS Classe 3 proporciona uma proteção mais completa contra falhas elétricas e surtos residuais.

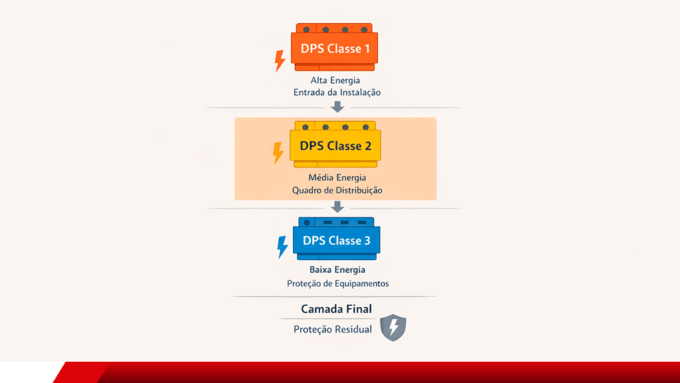

Integração do DPS Classe 3 com outras classes de DPS
A proteção contra surtos deve ser pensada em camadas. O DPS Classe 3 é a última etapa dessa estratégia.
Em um sistema coordenado:
- o DPS Classe 1 reduz surtos de altíssima energia na entrada da instalação;
- o DPS Classe 2 limita surtos de média energia nos quadros de distribuição;
- o DPS Classe 3 protege diretamente os equipamentos contra surtos residuais.
Essa coordenação garante proteção progressiva e eficaz contra diferentes níveis de sobretensão.
Diferença entre DPS Classe 1, Classe 2 e Classe 3
As classes de DPS se diferenciam principalmente pela energia do surto que conseguem suportar e pelo ponto de aplicação.
O DPS Classe 1 é destinado à proteção contra surtos severos, como descargas atmosféricas diretas.
O DPS Classe 2 protege contra surtos induzidos e manobras da rede.
O DPS Classe 3 atua na proteção fina, próxima ao equipamento.
Cada classe tem papel específico e complementar dentro do sistema de proteção.
Importância do DPS Classe 3 para a continuidade operacional
Em ambientes onde a continuidade operacional é crítica, como data centers, hospitais e indústrias automatizadas, o DPS Classe 3 desempenha papel fundamental.
Falhas em equipamentos sensíveis podem causar:
- interrupções de processos;
- perda de dados;
- prejuízos financeiros;
- riscos operacionais.
O DPS Classe 3 ajuda a reduzir esses riscos, aumentando a confiabilidade do sistema elétrico.
Consequências da ausência de DPS Classe 3
A ausência de DPS Classe 3 pode resultar em:
- queima recorrente de equipamentos eletrônicos;
- falhas intermitentes difíceis de diagnosticar;
- redução da vida útil dos dispositivos;
- custos elevados com manutenção e substituição;
- interrupções inesperadas de operação.
Esses problemas geralmente aparecem de forma gradual, tornando difícil associá-los diretamente à falta de proteção contra surtos.
DPS Classe 3 e conformidade com normas técnicas
O uso do DPS Classe 3 está alinhado com normas técnicas que tratam da proteção contra surtos e da segurança das instalações elétricas. Essas normas orientam a aplicação correta das diferentes classes de DPS de forma coordenada.
Seguir essas diretrizes garante que a proteção seja eficaz e que a instalação atenda aos requisitos técnicos exigidos.
Avaliação técnica para aplicação do DPS Classe 3
A escolha e a aplicação do DPS Classe 3 devem considerar:
- sensibilidade dos equipamentos;
- distância entre quadros e cargas;
- nível de exposição a surtos;
- qualidade do aterramento;
- existência de DPS Classe 1 e Classe 2 no sistema.
Uma avaliação técnica inadequada pode comprometer a eficácia da proteção.
Manutenção e inspeção do DPS Classe 3
O DPS Classe 3 deve ser inspecionado periodicamente, especialmente em ambientes críticos. Alguns dispositivos possuem indicadores visuais que mostram quando a proteção não está mais ativa.
A substituição no momento adequado garante que os equipamentos continuem protegidos ao longo do tempo.
Perguntas frequentes
O que é um DPS Classe 3?
É um dispositivo de proteção contra surtos destinado a proteger equipamentos sensíveis contra sobretensões residuais de baixa energia.
Onde o DPS Classe 3 deve ser instalado?
O mais próximo possível do equipamento a ser protegido, como em tomadas ou painéis dedicados.
DPS Classe 3 substitui DPS Classe 1 ou Classe 2?
Não. Ele atua como complemento, sendo a última etapa da proteção.
DPS Classe 3 protege contra raios?
Ele protege contra surtos residuais induzidos, não contra impactos diretos.
Todo equipamento precisa de DPS Classe 3?
Equipamentos sensíveis e críticos se beneficiam significativamente desse tipo de proteção.
O aterramento influencia o DPS Classe 3?
Sim. Um aterramento eficiente é essencial para o funcionamento correto do dispositivo.
DPS Classe 3 evita perda de dados?
Sim. Ao reduzir surtos residuais, ele ajuda a evitar falhas em equipamentos eletrônicos.
A ausência de DPS Classe 3 pode causar queima de equipamentos?
Sim. Mesmo surtos de baixa energia podem danificar componentes sensíveis ao longo do tempo.
DPS Classe 3 exige manutenção?
Sim. Inspeções periódicas garantem sua eficácia contínua.
Quem deve especificar o DPS Classe 3?
A especificação deve ser feita por profissional qualificado, com base em análise técnica da instalação.
