O dimensionamento de carga elétrica é uma das etapas mais importantes no projeto de qualquer instalação elétrica.
Ele define a quantidade de energia que será necessária para alimentar equipamentos com segurança, evitando sobrecargas, aquecimento excessivo e falhas no sistema.
Quando o dimensionamento é feito de forma incorreta, os problemas aparecem rapidamente.
Disjuntores passam a desarmar com frequência, cabos aquecem acima do esperado e equipamentos podem sofrer danos prematuros.
Calcular corretamente a carga elétrica não é apenas uma exigência técnica, mas uma medida preventiva essencial para proteger a instalação e os dispositivos conectados.
O que é dimensionamento de carga elétrica
O dimensionamento de carga elétrica é o processo de cálculo da potência total que será consumida em uma instalação.
Com base nesse valor, são definidos:
- capacidade do padrão de entrada;
• corrente nominal dos disjuntores;
• bitola dos condutores;
• divisão dos circuitos;
• necessidade de sistemas complementares de proteção.
Esse cálculo considera tanto a potência instalada quanto a demanda provável de utilização simultânea.
O objetivo é garantir que o sistema opere dentro de limites seguros.
Por que o dimensionamento é essencial
Uma instalação subdimensionada pode operar aparentemente bem em condições normais.
No entanto, quando vários equipamentos são ligados ao mesmo tempo, a corrente pode ultrapassar o limite seguro dos cabos e dispositivos de proteção.
Isso pode resultar em:
- aquecimento excessivo dos condutores;
• disparo constante de disjuntores;
• redução da vida útil dos equipamentos;
• risco de curto-circuito.
Por outro lado, superdimensionar de forma exagerada também não é ideal, pois aumenta custos sem necessidade técnica.
O equilíbrio é fundamental.
VEJA TAMBÉM| Filtro de linha profissional vs. modelos comuns: quais as diferenças
Como calcular a carga elétrica total
O cálculo começa pela identificação da potência de cada equipamento.
Essa informação normalmente está na etiqueta do produto e é expressa em watts.
O procedimento básico envolve:
- listar todos os equipamentos;
- identificar a potência individual;
- somar as potências que podem operar simultaneamente.
Em sistemas trifásicos, o cálculo envolve também a distribuição equilibrada das cargas entre as fases.
Além da soma direta, é importante considerar fatores de demanda, que representam a probabilidade de uso simultâneo.
Conversão de potência em corrente
Após determinar a potência total, é necessário calcular a corrente elétrica.
Em sistemas monofásicos, a fórmula simplificada é:
Corrente = Potência ÷ Tensão
Por exemplo, um equipamento de 2.200 watts em rede de 220 volts consome aproximadamente 10 amperes.
Esse valor orienta a escolha do disjuntor e da bitola do cabo.
Em sistemas trifásicos, o cálculo envolve fator de potência e raiz de três, exigindo maior atenção técnica.

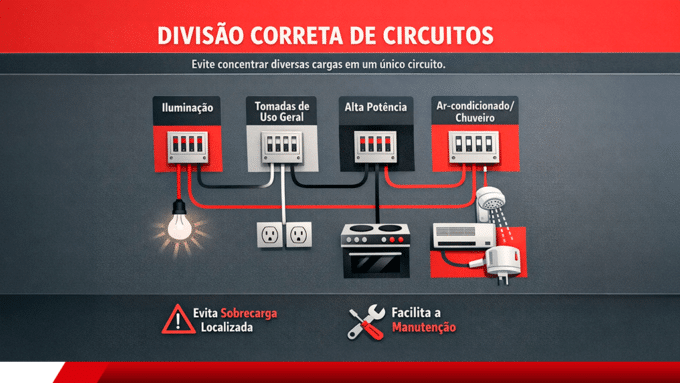

Divisão correta de circuitos
Um erro comum é concentrar diversas cargas em um único circuito.
O dimensionamento adequado prevê circuitos separados para:
- iluminação;
• tomadas de uso geral;
• equipamentos de alta potência;
• sistemas específicos como ar-condicionado ou chuveiro elétrico.
Essa divisão reduz risco de sobrecarga localizada e facilita a manutenção.
VEJA TAMBÉM| Manutenção preditiva em nobreaks de grande porte
Relação entre dimensionamento e quadro elétrico
O resultado do dimensionamento de carga elétrica influencia diretamente o projeto do quadro elétrico.
Com base nos cálculos, são definidos:
- número de disjuntores;
• corrente nominal de cada circuito;
• capacidade do disjuntor geral;
• necessidade de proteção adicional contra surtos.
Se o dimensionamento estiver incorreto, o quadro não conseguirá proteger adequadamente a instalação.
Erros comuns no dimensionamento
Alguns equívocos comprometem a segurança do sistema:
- ignorar equipamentos que podem ser instalados no futuro;
• não considerar corrente de partida de motores;
• utilizar cabos subdimensionados;
• não equilibrar cargas em sistemas trifásicos.
Esses erros aumentam a probabilidade de falhas e interrupções.
Impacto da sobrecarga no sistema
Sobrecarga contínua provoca aumento de temperatura nos condutores.
Com o tempo, o isolamento pode se deteriorar.
Isso eleva risco de curto-circuito e danos estruturais.
Além disso, equipamentos conectados podem sofrer variações de tensão e funcionamento irregular.
Prevenir sobrecarga é mais econômico do que reparar danos.
Quando revisar o dimensionamento
Algumas situações exigem nova avaliação da carga elétrica:
- ampliação da residência ou empresa;
• instalação de equipamentos de alta potência;
• modernização de máquinas industriais;
• quedas frequentes de energia.
Sempre que a demanda energética aumentar, o sistema deve ser reavaliado.
Dimensionamento e proteção complementar
Mesmo com o cálculo correto, sistemas críticos podem exigir proteção adicional. Equipamentos sensíveis podem ser beneficiados pelo uso de nobreak, que ajuda a manter a continuidade de energia durante quedas no fornecimento. Essa solução complementa o dimensionamento adequado e aumenta a confiabilidade da instalação, mas não corrige problemas como cabos subdimensionados ou circuitos sobrecarregados. .
A TS Shara desenvolve soluções que contribuem para maior estabilidade e proteção elétrica em ambientes residenciais, comerciais e industriais.
Perguntas frequentes
1. O que é dimensionamento de carga elétrica?
Dimensionamento de carga elétrica é o cálculo da potência necessária para alimentar uma instalação com segurança. Esse processo considera os equipamentos conectados, a tensão da rede, a corrente elétrica, a divisão dos circuitos, os disjuntores e a bitola dos cabos. Quando o dimensionamento é feito corretamente, a instalação opera dentro de limites seguros, reduzindo riscos de sobrecarga, aquecimento, curto-circuito e falhas em aparelhos sensíveis. Em residências, empresas e ambientes industriais, esse cálculo também ajuda a definir se a infraestrutura elétrica atual suporta novos equipamentos ou se precisa ser revisada.
2. Como calcular a carga elétrica de uma instalação?
Para calcular a carga elétrica de uma instalação, é preciso somar a potência dos equipamentos que podem funcionar ao mesmo tempo. A potência normalmente aparece na etiqueta dos aparelhos, em watts. Depois dessa soma, calcula-se a corrente elétrica com a fórmula básica: corrente = potência ÷ tensão. Por exemplo, um equipamento de 2.200 W ligado em 220 V consome cerca de 10 A. Esse resultado ajuda a definir disjuntores, cabos e circuitos adequados. Em sistemas trifásicos, o cálculo exige mais atenção, pois envolve equilíbrio entre fases e fator de potência.
3. O que acontece quando a carga elétrica é mal dimensionada?
Quando a carga elétrica é mal dimensionada, a instalação pode sofrer sobrecarga, aquecimento de cabos, desarme frequente de disjuntores e falhas em equipamentos. O problema ocorre porque o sistema passa a operar acima da capacidade segura dos condutores e dispositivos de proteção. Com o tempo, o isolamento dos cabos pode se deteriorar, aumentando o risco de curto-circuito. Equipamentos eletrônicos, máquinas, computadores, servidores e sistemas de automação também podem ter funcionamento instável. Por isso, o dimensionamento correto é uma medida preventiva essencial para segurança e continuidade operacional.
4. Como saber se uma instalação está sobrecarregada?
Uma instalação pode estar sobrecarregada quando disjuntores desarmam com frequência, tomadas aquecem, cabos apresentam cheiro de queimado ou aparelhos funcionam de forma instável. Esses sinais indicam que a corrente elétrica pode estar acima do limite seguro do circuito. Também é comum a sobrecarga aparecer após a instalação de novos equipamentos, como ar-condicionado, chuveiro elétrico, motores, máquinas ou muitos aparelhos ligados no mesmo ponto. Nesses casos, o ideal é revisar o dimensionamento da carga elétrica antes de continuar usando o sistema normalmente.
5. Qual é a relação entre carga elétrica, disjuntor e bitola do cabo?
A carga elétrica define a corrente que o circuito precisa suportar, e essa corrente orienta a escolha do disjuntor e da bitola do cabo. O disjuntor deve proteger o circuito contra sobrecarga e curto-circuito, enquanto o cabo precisa conduzir a corrente sem aquecer acima do limite seguro. Se o cabo for subdimensionado, pode aquecer mesmo antes de o disjuntor atuar. Se o disjuntor for escolhido de forma inadequada, a proteção pode falhar. Por isso, esses três elementos devem ser calculados em conjunto, e não definidos separadamente.
6. Por que dividir os circuitos elétricos é importante?
Dividir os circuitos elétricos é importante porque evita a concentração de muitas cargas em um único ponto da instalação. O ideal é separar circuitos de iluminação, tomadas de uso geral, equipamentos de alta potência e sistemas específicos, como ar-condicionado, chuveiro elétrico, motores ou máquinas. Essa divisão reduz o risco de sobrecarga localizada, facilita a manutenção e melhora a segurança do quadro elétrico. Também ajuda a isolar falhas: se um circuito apresentar problema, os demais podem continuar funcionando sem comprometer toda a instalação.
7. Quando o dimensionamento de carga elétrica deve ser revisado?
O dimensionamento de carga elétrica deve ser revisado sempre que a demanda de energia aumentar. Isso ocorre em ampliações de imóveis, instalação de novos equipamentos, modernização de máquinas, troca de padrão de entrada ou aumento do número de aparelhos ligados simultaneamente. Também é recomendável revisar o sistema quando há quedas frequentes de energia, disjuntores desarmando, aquecimento em tomadas ou funcionamento irregular de equipamentos. A revisão evita que uma instalação antiga continue operando com uma demanda maior do que aquela para a qual foi projetada.
8. Nobreak, filtro de linha ou estabilizador resolvem sobrecarga elétrica?
Não, nobreak, filtro de linha e estabilizador não resolvem uma instalação elétrica sobrecarregada. Esses equipamentos podem ajudar na proteção, filtragem, estabilização ou continuidade de energia, dependendo do modelo e da aplicação, mas não substituem o dimensionamento correto dos circuitos. Se cabos, disjuntores ou tomadas estão operando acima da capacidade, o problema precisa ser corrigido na instalação. O nobreak, por exemplo, é indicado para manter equipamentos funcionando durante quedas de energia e proteger cargas sensíveis, mas deve ser escolhido conforme a potência dos aparelhos conectados.
9. Como o dimensionamento influencia a escolha do nobreak ideal?
O dimensionamento influencia diretamente a escolha do nobreak ideal, porque o nobreak precisa suportar a potência dos equipamentos conectados. Para escolher corretamente, é necessário somar a carga dos aparelhos que precisam de proteção e continuidade, como computadores, servidores, roteadores, sistemas de segurança, automação ou equipamentos comerciais. Depois, deve-se considerar margem de segurança, autonomia desejada e tipo de aplicação. Um nobreak subdimensionado pode desligar rapidamente, entrar em sobrecarga ou não proteger adequadamente os equipamentos. Por isso, o cálculo da carga é etapa essencial antes da escolha.
10. O dimensionamento correto elimina a necessidade de proteção elétrica complementar?
Não, o dimensionamento correto não elimina a necessidade de proteção elétrica complementar em todos os casos. Ele é a base da segurança da instalação, mas ambientes com equipamentos sensíveis, operação crítica ou risco de interrupção podem precisar de soluções adicionais, como DPS, DR, filtros de linha profissionais e nobreaks. O DPS ajuda contra surtos elétricos, o DR atua na proteção contra correntes de fuga e o nobreak contribui para continuidade de energia em quedas ou oscilações. Em conjunto, essas soluções aumentam a confiabilidade da instalação e reduzem riscos para equipamentos e usuários.
11. Qual a diferença entre potência instalada e demanda elétrica?
Potência instalada é a soma da potência de todos os equipamentos previstos na instalação. Demanda elétrica é a parcela dessa potência que provavelmente será usada ao mesmo tempo. Essa diferença é importante porque nem todos os aparelhos funcionam simultaneamente durante todo o dia. Em uma residência, por exemplo, iluminação, tomadas, chuveiro, ar-condicionado e eletrodomésticos têm padrões de uso diferentes. No dimensionamento de carga elétrica, considerar apenas a potência instalada pode gerar excesso de custo, enquanto ignorar a demanda real pode causar sobrecarga. O cálculo adequado busca equilíbrio entre segurança, capacidade e uso provável.
12. Todo equipamento novo exige revisão do dimensionamento elétrico?
Nem todo equipamento novo exige revisão completa, mas aparelhos de alta potência devem ser avaliados antes da instalação. Chuveiro elétrico, ar-condicionado, forno elétrico, motores, bombas, máquinas industriais e sistemas de climatização podem alterar significativamente a carga do circuito. Se o equipamento for ligado em um ponto que não foi dimensionado para essa corrente, podem ocorrer aquecimento, queda de tensão e desarme do disjuntor. Equipamentos sensíveis, como computadores e servidores, também exigem atenção, especialmente quando dependem de nobreak, filtro de linha profissional ou circuito dedicado.
13. O que é corrente de partida e por que ela importa no dimensionamento?
Corrente de partida é a corrente elevada que alguns equipamentos consomem no momento em que são ligados. Motores, compressores, bombas, aparelhos de ar-condicionado e algumas máquinas podem exigir uma corrente inicial maior do que a corrente de operação normal. Se esse pico não for considerado, o disjuntor pode desarmar mesmo quando a instalação parece corretamente dimensionada. Em ambientes comerciais e industriais, esse fator é ainda mais relevante, pois várias cargas podem partir em sequência ou ao mesmo tempo. Por isso, o dimensionamento deve considerar não apenas a potência nominal, mas também o comportamento real dos equipamentos.
14. Por que cargas trifásicas precisam ser bem equilibradas?
Cargas trifásicas precisam ser bem equilibradas para evitar sobrecarga em uma das fases e instabilidade no sistema elétrico. Quando muitos equipamentos ficam concentrados em uma única fase, essa fase pode aquecer mais, sofrer queda de tensão e provocar funcionamento irregular dos aparelhos conectados. O desequilíbrio também pode afetar motores, quadros elétricos, disjuntores e sistemas de proteção. Em empresas, indústrias e instalações com muitos equipamentos, a distribuição correta das cargas entre as fases melhora a eficiência, reduz falhas e contribui para maior segurança operacional.
15. Posso usar régua de tomada ou extensão para compensar falta de pontos elétricos?
Não é seguro usar régua de tomada ou extensão como solução permanente para falta de pontos elétricos. Esses acessórios podem ser úteis em situações pontuais, mas não substituem circuitos corretamente dimensionados. Quando muitos equipamentos são ligados em uma mesma tomada, a corrente pode ultrapassar o limite seguro do ponto, causando aquecimento, mau contato e risco de sobrecarga. Para equipamentos sensíveis, o uso de filtro de linha profissional pode ajudar na proteção contra ruídos e surtos, mas ainda assim a instalação precisa ter capacidade adequada para suportar a carga conectada.
16. O disjuntor desarmando significa sempre que há sobrecarga?
Nem sempre o disjuntor desarmando significa sobrecarga, mas esse é um dos motivos mais comuns. O desarme também pode ocorrer por curto-circuito, fuga de corrente, defeito em equipamento, cabo danificado ou disjuntor inadequado. Quando o problema acontece repetidamente, não é seguro apenas religar o disjuntor sem investigar a causa. O desarme é um sinal de proteção atuando diante de uma condição anormal. Se a origem for sobrecarga, será necessário revisar o dimensionamento do circuito, a quantidade de aparelhos conectados e a capacidade dos condutores.
17. Como calcular a carga para escolher um nobreak?
Para calcular a carga de um nobreak, some a potência dos equipamentos que precisam continuar funcionando durante uma queda de energia. Isso pode incluir computador, monitor, servidor, roteador, modem, câmera de segurança, automação ou equipamento comercial. Depois, considere uma margem de segurança, pois o nobreak não deve operar constantemente no limite máximo. Também é importante avaliar autonomia desejada, tipo de onda, tensão de entrada e saída e criticidade da aplicação. Esse cálculo ajuda a escolher o nobreak ideal para proteger os equipamentos sem risco de sobrecarga no próprio nobreak.
18. Qual o risco de usar cabo fino para carga alta?
Usar cabo fino para carga alta aumenta o risco de aquecimento excessivo, deterioração do isolamento e falhas elétricas. O cabo precisa ter seção adequada para conduzir a corrente do circuito com segurança. Quando a bitola é menor do que o necessário, o condutor trabalha acima da capacidade térmica, mesmo que os equipamentos pareçam funcionar normalmente. Com o tempo, isso pode causar mau contato, cheiro de queimado, derretimento de componentes e curto-circuito. Por isso, a bitola do cabo deve ser definida junto com a carga, o disjuntor e o tipo de instalação.
19. O que é circuito dedicado e quando ele é necessário?
Circuito dedicado é um circuito exclusivo para alimentar um equipamento ou grupo específico de equipamentos. Ele é necessário quando a carga exige corrente elevada, maior estabilidade ou proteção separada. Chuveiro elétrico, ar-condicionado, forno elétrico, máquinas, bombas, servidores e alguns sistemas de segurança costumam exigir esse cuidado. A vantagem é evitar que outros aparelhos interfiram no funcionamento da carga principal. Em equipamentos sensíveis, um circuito dedicado também facilita o uso de nobreak, DPS, DR e filtros de linha profissionais de forma mais organizada e segura.
20. Dimensionamento elétrico mal feito pode danificar equipamentos eletrônicos?
Sim, o dimensionamento elétrico mal feito pode contribuir para danos em equipamentos eletrônicos. Quando a instalação trabalha sobrecarregada, podem ocorrer quedas de tensão, aquecimento, desligamentos repentinos e instabilidade no fornecimento de energia. Esses fatores reduzem a vida útil de computadores, televisores, servidores, sistemas de automação, roteadores e outros dispositivos sensíveis. Embora nobreaks, filtros de linha profissionais e DPS ajudem na proteção, eles não corrigem cabos subdimensionados, circuitos saturados ou quadro elétrico inadequado. A proteção real começa com uma instalação calculada corretamente.
