A qualidade da energia elétrica é um fator essencial para o funcionamento de qualquer instalação, seja residencial, comercial ou industrial. Entre os principais problemas que afetam essa qualidade estão as distorções harmônicas, um fenômeno silencioso, mas com potencial de causar danos sérios a equipamentos e sistemas.
Neste texto, você vai entender o que são as distorções harmônicas, como elas surgem, de que maneira prejudicam aparelhos e quais soluções podem ser aplicadas para evitá-las com uma proteção elétrica eficiente.
O que são distorções harmônicas?
Em um sistema elétrico ideal, a forma de onda da tensão e da corrente deveria ser uma senoide perfeita, com frequência de 60 Hz no Brasil. Porém, na prática, diversas interferências acabam deformando essa onda.
As distorções harmônicas são justamente essas deformações. Elas aparecem porque, além da frequência fundamental (60 Hz), passam a existir outras frequências múltiplas dela. Assim, temos a 2ª harmônica em 120 Hz, a 3ª em 180 Hz, a 4ª em 240 Hz e assim por diante. Quanto maior a presença dessas frequências adicionais, mais a onda se afasta da forma senoidal pura.
O grau de distorção é medido pelo índice de Distorção Harmônica Total (THD – Total Harmonic Distortion), expresso em porcentagem. Quanto maior o THD, menor a qualidade da energia entregue aos equipamentos.
VEJA TAMBÉM| O que é fator de potência
Por que as distorções harmônicas acontecem?
A principal causa é o uso de cargas não lineares, ou seja, aparelhos que não consomem energia de forma proporcional à tensão aplicada. Isso inclui:
- Computadores, notebooks, servidores e suas fontes de alimentação.
- Nobreaks e estabilizadores de modelos antigos ou de baixa qualidade.
- Lâmpadas fluorescentes e de LED com reatores eletrônicos.
- Carregadores de celulares e eletroeletrônicos em geral.
- Inversores de frequência e soft-starters usados em motores.
- Aparelhos de climatização, como condicionadores de ar.
Com a digitalização e a automação, a quantidade de equipamentos desse tipo cresceu muito, tornando as distorções harmônicas um problema cada vez mais comum.
Como as distorções harmônicas afetam os equipamentos
Os efeitos negativos das distorções harmônicas são variados. Entre os mais comuns, estão:
1. Aquecimento excessivo
Correntes harmônicas elevam as perdas em cabos, motores e transformadores, provocando aquecimento. Isso acelera a degradação do isolamento e reduz a vida útil dos componentes.
2. Perda de eficiência
Com a presença de harmônicas, o sistema desperdiça mais energia em forma de calor. Isso aumenta os custos de operação e diminui a eficiência global da instalação.
3. Desarme de proteções
Disjuntores e fusíveis podem interpretar as correntes harmônicas como sobrecargas e desligar o circuito indevidamente, interrompendo processos críticos.
4. Mau funcionamento de eletrônicos
Equipamentos sensíveis, como computadores e servidores, podem sofrer reinicializações inesperadas, travamentos e até perda de dados.
5. Ressonância harmônica
Quando uma frequência harmônica coincide com a frequência natural do sistema elétrico, ocorre a chamada ressonância, que amplifica tensões e correntes de forma perigosa.
6. Interferências em comunicação
As correntes harmônicas geram ruídos que podem afetar redes de dados, tanto cabeadas quanto sem fio.
Normas e recomendações
Para garantir qualidade e segurança, existem normas que definem limites aceitáveis de distorções harmônicas. No Brasil, as concessionárias de energia devem respeitar os limites estabelecidos em regulamentos de qualidade da energia.
Além disso, a norma NBR 5410 (Instalações Elétricas de Baixa Tensão) traz recomendações sobre dimensionamento de cabos e dispositivos em locais onde há presença significativa de harmônicas.
No cenário internacional, a referência mais utilizada é o IEEE 519, que estabelece critérios de avaliação e limites de distorção em sistemas de potência.
Como identificar a presença de harmônicas
Detectar harmônicas requer medições específicas, mas alguns sinais práticos podem servir de alerta:
- Cabos, painéis ou transformadores aquecendo além do normal.
- Lâmpadas piscando sem causa aparente.
- Queima frequente de fusíveis.
- Ruídos incomuns em equipamentos elétricos.
Para confirmar a presença, podem ser usados analisadores de qualidade de energia, que medem e registram a forma de onda e calculam o índice THD.
Como evitar ou corrigir distorções harmônicas
Existem soluções eficazes para mitigar esse problema:
1. Filtros harmônicos
Podem ser passivos, compostos por indutores e capacitores, ou ativos, baseados em eletrônica de potência. Os ativos são mais modernos e eficientes, pois monitoram a rede em tempo real e injetam correntes compensatórias.
2. Dimensionamento adequado
Cabos e transformadores em ambientes com muitas cargas não lineares devem ser projetados com capacidade extra para lidar com as correntes adicionais.
3. Equipamentos de qualidade
Nobreaks, inversores e fontes modernas já incorporam tecnologias para reduzir a emissão de harmônicas.
- Correção planejada do fator de potência
A instalação de bancos de capacitores deve ser cuidadosamente projetada para não agravar o problema de ressonância harmônica.
5. Manutenção preventiva
Acompanhar periodicamente o estado de painéis, cabos e equipamentos ajuda a identificar sinais de distorção antes que causem falhas.
A importância dos nobreaks e da proteção elétrica

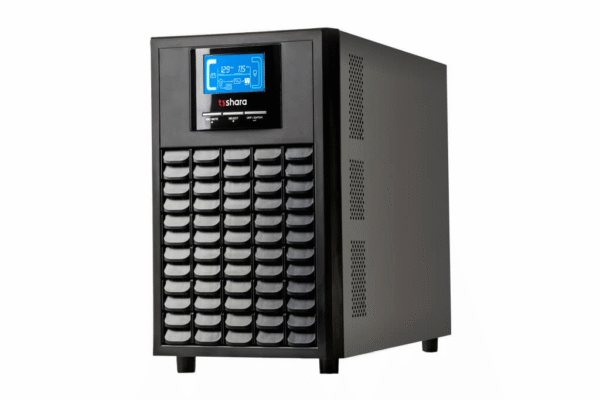

Os nobreaks de dupla conversão são especialmente eficazes contra harmônicas. Eles convertem a energia da rede em corrente contínua (DC) e depois reconvertem em corrente alternada (AC) com forma de onda senoidal pura, fornecendo energia limpa e estável para os equipamentos conectados.
Além disso, muitos modelos já incorporam filtros ativos, isolando as cargas críticas de interferências da rede elétrica. Quando combinados a transformadores isoladores e filtros de linha de boa qualidade, oferecem uma proteção elétrica completa, que preserva a operação de equipamentos sensíveis e garante a continuidade dos processos.
VEJA TAMBÉM| O que é corrente elétrica
Setores mais impactados
Alguns segmentos sofrem mais com distorções harmônicas:
- Hospitais e laboratórios, que dependem de energia estável para equipamentos médicos.
- Centros de dados, que não podem correr o risco de travamentos em servidores.
- Indústrias automatizadas, onde motores e controladores lógicos programáveis (CLPs) precisam de confiabilidade.
- Escritórios e call centers, que operam com dezenas ou centenas de computadores simultaneamente.
Nesses ambientes, investir em proteção contra harmônicas não é opcional, mas um requisito estratégico.
Conclusão
As distorções harmônicas são um dos principais desafios da qualidade de energia elétrica. Produzidas por cargas não lineares, elas podem causar aquecimento, perdas, falhas em proteções, mau funcionamento de sistemas e até interrupções completas de operação.
A boa notícia é que existem soluções eficazes, como filtros harmônicos, dimensionamento correto das instalações e uso de nobreaks modernos, que permitem manter a energia limpa e os equipamentos protegidos.
Mais do que cumprir normas, investir em proteção elétrica eficiente significa garantir continuidade, reduzir custos e prolongar a vida útil dos ativos.
