O quadro elétrico de distribuição é responsável por dividir e proteger os circuitos elétricos de uma instalação.
Ele atua como ponto central de organização da energia, garantindo que cada setor receba alimentação adequada e protegida.
Quando há falhas na montagem, no dimensionamento ou na manutenção, o risco de danos a equipamentos aumenta significativamente.
Erros aparentemente simples podem gerar sobrecargas, aquecimento excessivo e queima de aparelhos eletrônicos.
Compreender os principais equívocos é fundamental para preservar a segurança e a durabilidade da instalação elétrica.
O que é um quadro elétrico de distribuição

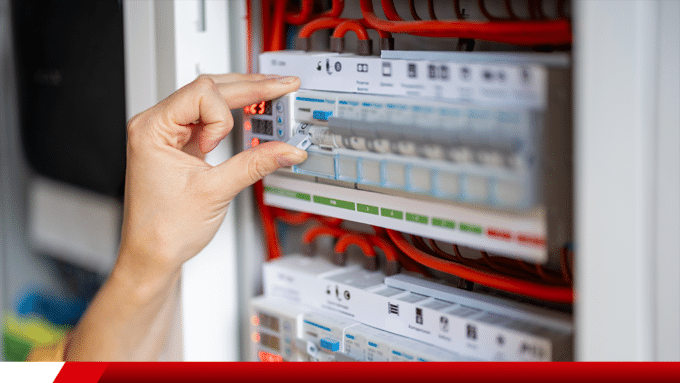

O quadro elétrico de distribuição é o painel onde ficam instalados os dispositivos responsáveis por proteger e distribuir energia para diferentes circuitos.
Ele normalmente contém:
- disjuntores individuais por circuito;
• disjuntor geral;
• barramentos de fase, neutro e proteção;
• dispositivos diferenciais residuais;
• dispositivos de proteção contra surtos, quando previstos.
Sua função principal é garantir que cada circuito opere dentro de limites seguros de corrente.
Erro 1: dimensionamento incorreto dos disjuntores
Um dos erros mais frequentes é utilizar disjuntores incompatíveis com a capacidade dos condutores.
Quando o disjuntor possui corrente nominal maior que a suportada pelo cabo, o circuito pode superaquecer antes que o dispositivo atue.
Isso não apenas coloca equipamentos em risco, como também compromete a segurança da instalação.
O disjuntor deve sempre estar dimensionado para proteger o condutor, e não apenas a carga conectada.
Erro 2: sobrecarga em circuitos de tomadas
Conectar diversos equipamentos de alta potência em um único circuito é prática comum em instalações mal planejadas.
Esse comportamento gera aumento de corrente acima do previsto.
Como consequência, disjuntores desarmam com frequência ou, em situações mais graves, ocorre aquecimento excessivo dos cabos.
A divisão adequada de circuitos é essencial para evitar esse problema.
VEJA TAMBÉM| A importância da medição em ampere na segurança de circuitos elétricos
Erro 3: ausência de proteção contra surtos
Surtos de tensão podem ocorrer por descargas atmosféricas indiretas ou manobras na rede elétrica.
Sem dispositivos de proteção contra surtos instalados no quadro elétrico de distribuição, equipamentos eletrônicos ficam vulneráveis a picos de tensão.
Televisores, computadores, roteadores e eletrodomésticos sensíveis podem ser danificados mesmo em eventos de curta duração.
A proteção contra surtos funciona como barreira adicional, desviando o excesso de tensão para o sistema de aterramento.
Erro 4: aterramento inexistente ou ineficiente
O aterramento é parte essencial da segurança elétrica.
Sem ele, correntes de fuga não são corretamente dissipadas.
Além disso, dispositivos de proteção perdem eficiência quando o sistema de aterramento não está adequado.
Esse erro aumenta o risco tanto de danos a equipamentos quanto de choques elétricos.
Erro 5: mistura inadequada de neutro e terra
Em alguns casos, neutro e terra são conectados de forma incorreta dentro do quadro.
Essa prática compromete o funcionamento do dispositivo diferencial residual e pode gerar disparos indevidos ou falhas na proteção.
A separação correta dos barramentos é requisito técnico fundamental.
Erro 6: falta de organização interna
Quadros desorganizados dificultam a manutenção e inspeção.
Cabos mal acomodados aumentam risco de conexões frouxas e pontos de aquecimento.
Além disso, intervenções futuras tornam-se mais suscetíveis a erros.
Organização interna adequada contribui para maior confiabilidade e segurança.
Erro 7: ausência de manutenção preventiva
Mesmo instalações corretamente montadas exigem inspeções periódicas.
Conexões podem afrouxar com o tempo devido a vibrações ou variações térmicas.
A manutenção preventiva deve incluir verificação de reaperto, análise de aquecimento e teste dos dispositivos de proteção.
Ignorar essa etapa pode resultar em falhas inesperadas.
VEJA TAMBÉM| Nobreak portátil: Vale a pena para quem está sempre em movimento?
Como reduzir riscos no quadro elétrico de distribuição
A prevenção envolve planejamento técnico e execução qualificada.
Algumas boas práticas incluem:
- dimensionamento correto de cabos e disjuntores;
• divisão adequada de circuitos;
• instalação de proteção contra surtos;
• sistema de aterramento eficiente;
• inspeção periódica da instalação.
Essas medidas aumentam a segurança e reduzem a probabilidade de danos a equipamentos.
Quando revisar o quadro elétrico
Alguns sinais indicam necessidade de avaliação técnica:
- disjuntores desarmando com frequência;
• aquecimento perceptível no painel;
• quedas de energia ao ligar equipamentos;
• instalação antiga sem proteção moderna.
A atualização do quadro elétrico de distribuição pode ser necessária para atender às demandas atuais de consumo.
Proteção complementar para equipamentos sensíveis
Em ambientes com equipamentos eletrônicos críticos, soluções adicionais de proteção podem ser adotadas.
Sistemas de alimentação ininterrupta ajudam a preservar a continuidade e reduzem impactos de oscilações.
A TS Shara oferece soluções voltadas à proteção e continuidade de energia, contribuindo para maior segurança elétrica em diferentes tipos de instalação.
Perguntas frequentes
O quadro elétrico de distribuição protege sozinho contra surtos elétricos?
Não. O quadro organiza e distribui os circuitos, mas a proteção contra surtos depende da instalação de dispositivos específicos, como DPS.
Para equipamentos sensíveis, como computadores, roteadores, sistemas de monitoramento e eletrônicos de maior valor, também pode ser necessário usar soluções complementares, como nobreaks e filtros de linha adequados.
Quando devo usar um nobreak junto ao quadro elétrico?
O nobreak é indicado quando a proteção precisa ir além do quadro elétrico e garantir continuidade temporária de energia.
Ele é útil em ambientes com computadores, servidores, roteadores, sistemas de segurança, automação ou equipamentos que não devem desligar abruptamente durante quedas ou oscilações de energia.
O nobreak substitui o disjuntor ou o DPS?
Não. O nobreak não substitui os dispositivos de proteção instalados no quadro elétrico.
Disjuntores, DPS, aterramento e nobreaks têm funções diferentes. O disjuntor protege o circuito contra sobrecorrente, o DPS atua contra surtos, o aterramento ajuda na dissipação de correntes indesejadas e o nobreak mantém equipamentos ligados por um período limitado em caso de falha na energia.
Qual solução da TS Shara pode ajudar na proteção de equipamentos sensíveis?
A escolha depende da carga, da tensão, da autonomia desejada e do tipo de equipamento protegido.
Para aplicações que exigem maior capacidade, como estações de trabalho, pequenos servidores, equipamentos de rede ou sistemas que precisam de continuidade, modelos como o Nobreak UPS Senno VT 3kVA TS Shara podem ser considerados, desde que estejam compatíveis com a potência e a tensão da instalação.
Como saber se o nobreak escolhido suporta meus equipamentos?
É necessário somar a potência em watts dos equipamentos que serão conectados ao nobreak e comparar esse valor com a capacidade do modelo.
Também é importante considerar uma margem de segurança, o tipo de carga e a autonomia esperada. Em caso de dúvida, a escolha deve ser validada com orientação técnica para evitar subdimensionamento.
Posso ligar qualquer equipamento no nobreak?
Não. O nobreak deve ser usado com equipamentos compatíveis com sua potência, tensão de saída e tipo de aplicação.
Equipamentos de alto consumo, motores, aparelhos resistivos ou cargas incompatíveis podem sobrecarregar o nobreak e comprometer seu funcionamento.
Disjuntores maiores aumentam a segurança da instalação?
Não. O disjuntor deve ser dimensionado de acordo com a capacidade dos cabos e o projeto do circuito.
Usar um disjuntor maior do que o adequado pode permitir aquecimento excessivo antes que a proteção atue, aumentando o risco para a instalação e para os equipamentos conectados.
A falta de aterramento prejudica o uso de nobreaks e DPS?
Sim. O aterramento adequado é importante para o funcionamento correto de dispositivos de proteção, especialmente em sistemas de proteção contra surtos.
Sem aterramento eficiente, a instalação pode continuar vulnerável a falhas elétricas, mesmo com dispositivos complementares instalados.
Quando vale a pena modernizar o quadro elétrico?
A modernização deve ser avaliada quando há disjuntores desarmando com frequência, aquecimento no quadro, instalação antiga, ausência de DPS, aumento de carga ou inclusão de equipamentos sensíveis.
Nesses casos, além da revisão do quadro, pode ser necessário adotar soluções complementares de proteção e continuidade de energia.
Como proteger melhor computadores, roteadores e sistemas de segurança?
A proteção ideal combina instalação elétrica adequada, quadro bem dimensionado, aterramento eficiente, DPS e soluções complementares conforme a criticidade dos equipamentos.
Para cargas que não podem desligar abruptamente, o nobreak é uma solução importante, pois ajuda a manter os equipamentos ligados por tempo limitado e permite desligamento seguro.
O quadro elétrico pode causar a queima de equipamentos?
Sim. Falhas no quadro elétrico podem contribuir para a queima de equipamentos quando provocam sobrecarga, aquecimento, interrupções frequentes ou fornecimento instável de energia. Disjuntores mal dimensionados, conexões frouxas, circuitos sobrecarregados e ausência de DPS estão entre os problemas que aumentam a vulnerabilidade de computadores, televisores, roteadores e outros eletrônicos. O quadro, porém, não é necessariamente a única origem da falha, pois também podem existir problemas na rede da concessionária ou no próprio aparelho. Quando ocorrem cheiro de queimado, estalos, aquecimento ou desarmes recorrentes, o circuito deve deixar de ser utilizado até a avaliação de um eletricista qualificado.
Por que o disjuntor do quadro desarma quando vários aparelhos são ligados?
Na maioria dos casos, o disjuntor desarma porque a corrente elétrica exigida pelos aparelhos ultrapassa o limite previsto para o circuito. Isso ocorre com frequência quando equipamentos de maior potência são ligados simultaneamente em tomadas alimentadas pelo mesmo circuito. O desarme é uma atuação de proteção e não deve ser tratado apenas como incômodo. Substituir o disjuntor por outro de corrente maior, sem verificar os cabos e o projeto elétrico, pode permitir o superaquecimento dos condutores. O correto é identificar a carga conectada, avaliar a divisão dos circuitos e verificar se a instalação suporta a demanda. Essa análise deve ser realizada por um eletricista qualificado.
Qual é a diferença entre disjuntor, DR e DPS no quadro elétrico?
Disjuntor, DR e DPS possuem funções diferentes e não substituem uns aos outros. O disjuntor atua principalmente contra sobrecorrentes provocadas por sobrecarga ou curto-circuito. O dispositivo diferencial residual, conhecido como DR, identifica determinadas correntes de fuga e reduz o risco de choque elétrico. Já o DPS limita os efeitos de surtos de tensão, como os causados por descargas atmosféricas indiretas ou manobras na rede. Uma instalação pode precisar dos três dispositivos, conforme o projeto e as características dos circuitos. Para proteger equipamentos sensíveis, também pode ser necessário combinar essas proteções com aterramento adequado, filtros de linha ou nobreaks corretamente dimensionados.
Um filtro de linha substitui o DPS instalado no quadro?
Não. O filtro de linha não substitui o DPS corretamente especificado e instalado no quadro elétrico. O DPS faz parte da proteção da instalação contra surtos e deve atuar em conjunto com o sistema de aterramento e com a coordenação adequada dos dispositivos de proteção. Um filtro de linha de qualidade pode oferecer uma camada complementar próxima ao equipamento, além de facilitar a conexão de vários dispositivos compatíveis. Entretanto, réguas simples sem componentes de proteção não exercem a mesma função. Para computadores, televisores, modems e roteadores, a proteção mais consistente depende da combinação entre instalação adequada, DPS, aterramento e dispositivos complementares compatíveis com a carga.
Um nobreak protege os equipamentos contra problemas no quadro elétrico?
Nem sempre. O nobreak pode reduzir os impactos de quedas de energia, oscilações e interrupções repentinas, mas não corrige falhas estruturais no quadro elétrico. Conexões frouxas, cabos superaquecidos, disjuntores inadequados, ausência de aterramento ou circuitos sobrecarregados precisam ser corrigidos na própria instalação. O nobreak também não substitui DPS, DR ou disjuntor. Sua função principal é fornecer energia temporária e, conforme a tecnologia do modelo, ajudar no condicionamento da alimentação entregue aos equipamentos. Para que essa proteção seja adequada, o nobreak ideal deve ser escolhido considerando potência total, potência de pico, tensão, tipo de carga e autonomia necessária.
Como saber se o quadro elétrico está sobrecarregado?
Alguns sinais podem indicar sobrecarga, como desarmes frequentes, aquecimento perceptível, cheiro de queimado, zumbidos, variação de luminosidade e queda de energia quando determinados aparelhos são ligados. Esses sintomas podem surgir quando a corrente exigida pelos equipamentos supera a capacidade prevista para o circuito ou quando há conexões defeituosas. Contudo, não é possível confirmar a causa apenas observando o painel externamente. O uso deve ser interrompido quando houver aquecimento, faíscas ou odor anormal, e a instalação precisa ser avaliada por um eletricista qualificado. A inspeção técnica permite verificar cabos, conexões, disjuntores, distribuição das cargas e condições dos dispositivos de proteção.
Equipamentos eletrônicos precisam de circuito exclusivo?
Depende da potência, da criticidade dos equipamentos e do projeto da instalação elétrica. Aparelhos de maior consumo normalmente exigem circuitos próprios, enquanto computadores, roteadores e equipamentos de escritório podem compartilhar um circuito quando a carga total permanece dentro dos limites previstos. Em ambientes com servidores, sistemas de segurança, automação ou equipamentos essenciais, a separação de circuitos pode facilitar a proteção, a manutenção e a continuidade operacional. Também pode ser recomendável utilizar um nobreak dimensionado exclusivamente para as cargas prioritárias. A decisão não deve ser baseada apenas na quantidade de tomadas, mas na corrente elétrica, na potência dos aparelhos, na capacidade dos condutores e na proteção prevista para cada circuito.
Posso continuar usando o quadro se ele estiver fazendo barulho?
Não. Estalos, zumbidos ou ruídos incomuns no quadro elétrico podem indicar arco elétrico, conexão frouxa, vibração de componentes ou falha em algum dispositivo. Esses problemas podem provocar aquecimento, perda de contato e danos aos circuitos ou aos equipamentos conectados. O quadro não deve ser aberto nem manipulado por pessoas sem qualificação, principalmente quando permanece energizado. Quando for possível fazer isso com segurança, deve-se interromper o uso dos equipamentos associados ao circuito e solicitar avaliação profissional. Se houver cheiro de queimado, fumaça, faíscas ou aquecimento intenso, a situação exige atenção imediata, pois pode existir risco de curto-circuito ou incêndio.
A instalação de um nobreak elimina a necessidade de revisar o quadro?
Não. A instalação de um nobreak não elimina a necessidade de revisar o quadro elétrico e os circuitos da edificação. O equipamento depende de uma alimentação compatível, aterramento adequado e proteção elétrica corretamente dimensionada para operar dentro das condições previstas pelo fabricante. Um quadro com sobrecarga, conexões frouxas ou disjuntores inadequados pode continuar apresentando riscos mesmo com o uso de nobreak. A revisão da instalação deve ser feita antes de conectar cargas críticas ou equipamentos de maior potência. Depois disso, soluções como o Nobreak UPS Senno VT 3kVA podem ser avaliadas conforme a potência, a tensão e a autonomia necessárias: https://tsshara.com.br/produto/nobreak-ups-senno-vt-3kva-mono-115v/
Como escolher o nobreak ideal para equipamentos ligados ao mesmo circuito?
A escolha deve considerar a soma da potência dos equipamentos, a potência de pico, a tensão de operação, o tipo de carga e o tempo de autonomia desejado. Não basta escolher o nobreak apenas pela quantidade de tomadas ou pelo valor em VA informado no produto. Computadores, monitores, roteadores, servidores e sistemas de segurança podem apresentar características de consumo diferentes, especialmente durante a inicialização. Também é necessário confirmar se a instalação elétrica e o quadro suportam a carga total. O nobreak ideal deve trabalhar com margem de segurança e ser compatível com as condições da rede. Uma ferramenta de dimensionamento pode ajudar a comparar a demanda dos equipamentos com a capacidade dos modelos disponíveis.
