Tabela de cores de fios elétricos é um dos recursos mais importantes para garantir segurança, organização e correta identificação das funções de cada condutor em uma instalação elétrica, evitando erros que podem resultar em choques elétricos, queima de equipamentos e falhas graves no sistema.
Apesar de parecer um detalhe simples, a identificação correta das cores dos fios é um dos pilares da segurança elétrica.
Instalações mal identificadas ou fora do padrão aumentam significativamente o risco de acidentes, dificultam manutenções futuras e comprometem a confiabilidade do circuito.
Entender a tabela de cores de fios elétricos não é apenas uma questão estética ou organizacional, mas uma prática essencial para evitar riscos reais na instalação elétrica.
Neste artigo, você vai compreender como funciona a tabela de cores de fios elétricos, qual é a função de cada cor, por que a padronização é tão importante e como evitar erros comuns que colocam a segurança em risco.
O que é a tabela de cores de fios elétricos
A tabela de cores de fios elétricos é um padrão visual utilizado para identificar a função de cada condutor dentro de uma instalação elétrica.
Cada cor indica um papel específico no circuito, facilitando a leitura, a manutenção e a operação segura do sistema.
Essa padronização existe para reduzir ambiguidades e evitar erros durante a instalação ou intervenção técnica.
Quando as cores são respeitadas, qualquer profissional capacitado consegue identificar rapidamente a função de cada fio, mesmo sem conhecer o histórico da instalação.
O uso correto das cores não é opcional, pois está diretamente ligado à segurança elétrica.
VEJA MAIS | Resistência elétrica e aquecimento: o que isso tem a ver com segurança dos seus aparelhos
Por que identificar corretamente as cores dos fios é tão importante
A identificação correta das cores dos fios evita situações perigosas que podem ocorrer durante o uso ou manutenção da instalação elétrica.
Quando não há padronização, um fio energizado pode ser confundido com um condutor de proteção, por exemplo.
Os principais riscos de uma instalação sem padronização incluem:
- choques elétricos;
- curto-circuitos acidentais;
- queima de equipamentos;
- falhas intermitentes difíceis de diagnosticar;
- maior risco de incêndio.
A tabela de cores de fios elétricos atua justamente para minimizar esses riscos.
Função de cada fio na instalação elétrica
Antes de analisar as cores, é importante entender que cada fio possui uma função específica dentro do circuito elétrico.
As cores servem para representar essas funções de forma visual e padronizada.
De forma geral, os principais condutores são:
- fase;
- neutro;
- fio terra;
- retornos e condutores de comando.
Cada um deles possui um papel diferente no funcionamento do sistema.
VEJA MAIS| Circuito Elétrico: Entenda seu funcionamento e tipos
Fio fase: qual cor identifica esse condutor
O fio fase é responsável por conduzir a energia elétrica até os equipamentos.
É o condutor energizado e, portanto, o que oferece maior risco de choque elétrico.
Na prática, o fio fase pode assumir diversas cores, exceto aquelas reservadas a outros condutores.
As cores mais comuns para fase são:
- preto;
- vermelho;
- marrom;
- cinza.
Em instalações com mais de uma fase, cada uma deve possuir uma cor diferente para facilitar a identificação.
Fio neutro: cor e função
O fio neutro é o condutor de retorno da corrente elétrica em condições normais de funcionamento.
Ele fecha o circuito, permitindo que a energia elétrica circule corretamente.
Na tabela de cores de fios elétricos, o neutro possui cor padronizada:
- azul-claro.
Essa cor é exclusiva do neutro e não deve ser utilizada para nenhum outro condutor.
Utilizar azul-claro para fase ou outro tipo de fio é um erro grave que compromete a segurança da instalação.
Fio terra: como identificar corretamente
O fio terra é o condutor de proteção da instalação elétrica.
Ele não alimenta equipamentos, mas atua desviando correntes de falha para o solo, protegendo pessoas e equipamentos.
A cor padronizada do fio terra é:
- verde ou verde-amarelo.
Essa cor também é exclusiva e não deve ser utilizada para outros fins.
O fio terra é um dos principais elementos de segurança da instalação elétrica.
Fios de retorno e comando: como identificar
Fios de retorno são utilizados principalmente em circuitos de iluminação e comando, como interruptores.
Eles levam a energia do interruptor até a lâmpada ou dispositivo controlado.
Esses fios geralmente utilizam cores variadas, desde que não conflitem com:
- azul-claro;
- verde;
- verde-amarelo.
Cores comuns para retorno incluem:
- branco;
- amarelo;
- preto;
- vermelho.
O importante é manter consistência e identificação clara ao longo da instalação.

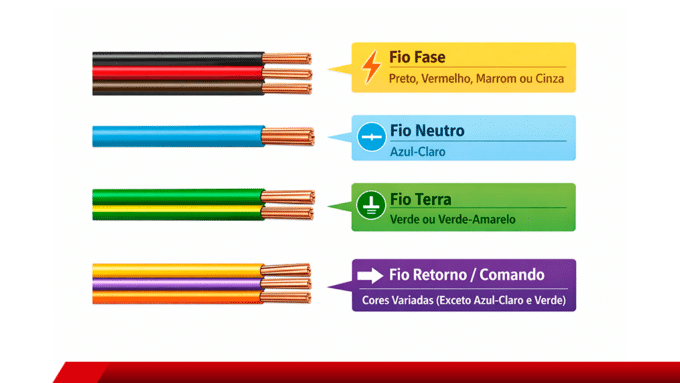

Tabela prática de cores de fios elétricos
De forma resumida, a tabela de cores de fios elétricos mais utilizada segue o padrão abaixo:
- fio fase: preto, vermelho, marrom ou cinza;
- fio neutro: azul-claro;
- fio terra: verde ou verde-amarelo;
- fio retorno ou comando: cores variadas, exceto azul-claro e verde.
Essa tabela facilita a leitura do circuito e reduz erros durante a instalação ou manutenção.
Erros comuns na identificação das cores dos fios
Alguns erros são recorrentes e representam riscos sérios à segurança elétrica.
Conhecê-los ajuda a evitá-los.
Os erros mais comuns incluem:
- usar azul-claro como fio fase;
- utilizar verde ou verde-amarelo como condutor ativo;
- misturar cores sem critério;
- não manter padrão ao longo da instalação;
- reutilizar fios antigos sem reidentificação adequada.
Essas práticas aumentam o risco de acidentes e dificultam qualquer intervenção futura.
Instalações antigas e ausência de padronização
Em instalações mais antigas, é comum encontrar ausência total de padronização de cores.
Nesses casos, a identificação deve ser feita com instrumentos adequados antes de qualquer intervenção.
Nunca se deve confiar apenas na cor do fio em instalações antigas.
A verificação correta evita choques elétricos e danos aos equipamentos.
Sempre que possível, a atualização da instalação para o padrão atual é altamente recomendada.
Importância da tabela de cores na manutenção elétrica
A tabela de cores de fios elétricos é fundamental durante manutenções.
Ela permite intervenções mais rápidas, seguras e precisas.
Com a padronização correta:
- o tempo de manutenção é reduzido;
- os riscos de erro diminuem;
- a segurança do profissional aumenta;
- o diagnóstico de falhas é facilitado.
Em ambientes corporativos e industriais, essa organização é ainda mais crítica.
Relação entre cores dos fios e segurança elétrica
A identificação correta das cores dos fios está diretamente ligada à segurança elétrica.
Ela reduz riscos tanto para usuários quanto para profissionais que atuam na instalação.
Uma instalação bem identificada:
- diminui a chance de choques elétricos;
- evita curtos-circuitos acidentais;
- protege equipamentos eletrônicos;
- aumenta a confiabilidade do sistema.
Por isso, seguir a tabela de cores não é apenas uma boa prática, mas uma medida de proteção essencial.
Quando revisar a identificação dos fios elétricos
A revisão das cores dos fios deve ser considerada em situações como:
- reformas;
- ampliações da instalação;
- troca de quadros elétricos;
- manutenção corretiva;
- atualização de sistemas antigos.
Nesses momentos, corrigir cores inadequadas é uma oportunidade de elevar o nível de segurança da instalação.
Boas práticas para evitar riscos na instalação elétrica
Algumas boas práticas ajudam a garantir o uso correto da tabela de cores de fios elétricos:
- nunca improvisar cores;
- respeitar as funções de cada condutor;
- manter padrão em toda a instalação;
- identificar corretamente quadros e circuitos;
- revisar instalações antigas sempre que possível.
Essas medidas simples reduzem significativamente os riscos elétricos.
Conclusão
A tabela de cores de fios elétricos é uma ferramenta essencial para garantir segurança, organização e confiabilidade em qualquer instalação elétrica.
Identificar corretamente cada condutor evita erros graves, protege pessoas e equipamentos e facilita manutenções futuras.
Ignorar essa padronização significa assumir riscos desnecessários, especialmente em um cenário onde o uso de equipamentos eletrônicos sensíveis é cada vez maior.
Seguir a tabela de cores não é apenas uma exigência técnica, mas uma prática responsável e preventiva.
Uma instalação elétrica segura começa pela identificação correta dos fios.
Perguntas Frequentes
Qual é a cor correta do fio neutro?
O fio neutro deve ser sempre azul-claro.
Posso usar fio verde como fase?
Não.
O verde ou verde-amarelo é exclusivo do fio terra.
O fio fase tem uma cor única?
Não.
Ele pode ser preto, vermelho, marrom ou cinza, desde que não conflite com neutro ou terra.
Instalações antigas seguem essa tabela de cores?
Nem sempre.
Por isso, a verificação com instrumentos é essencial antes de qualquer intervenção.
Seguir a tabela de cores realmente aumenta a segurança?
Sim.
Ela reduz erros, choques elétricos e falhas na instalação.
