Como calcular DDP

A Diferença de Potencial (DDP), também conhecida como tensão elétrica, é um dos conceitos mais fundamentais da eletricidade.

Ela representa a energia necessária para mover cargas elétricas entre dois pontos de um circuito.

Saber como calcular DDP é essencial para entender o funcionamento de equipamentos elétricos, baterias, tomadas e circuitos em geral.

O que é DDP (Diferença de Potencial)

A DDP indica quanto trabalho é realizado para deslocar uma carga elétrica dentro de um campo elétrico.

Em outras palavras, é a medida da energia elétrica que impulsiona os elétrons de um ponto para outro.

A unidade de medida da DDP é o volt (V), e por isso ela também é chamada de tensão elétrica ou de forma popular e informal, voltagem.

Por exemplo:
Se uma lâmpada está ligada a uma fonte de 127 V, significa que há uma diferença de 127 volts entre os dois pontos do circuito (positivo e negativo).

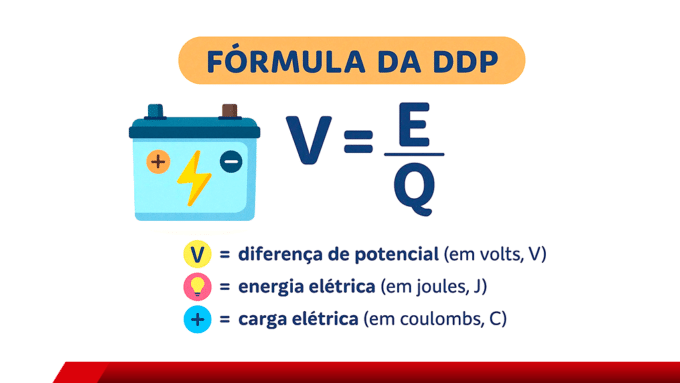

Fórmula da DDP

A fórmula básica para calcular a diferença de potencial é:

V = E / Q

Onde:

• V = diferença de potencial (em volts, V)
• E = energia elétrica (em joules, J)
• Q = carga elétrica (em coulombs, C)

Essa relação mostra que a tensão é a energia fornecida ou consumida por unidade de carga elétrica.

Exemplo prático

Imagine que um dispositivo utiliza 30 joules de energia para mover uma carga de 5 coulombs.

Substituindo na fórmula:

V = 30 / 5
V = 6 volts

Ou seja, a diferença de potencial é de 6 V.

VEJA TAMBÉM| Volts (V): O que é e diferenças

Relação entre DDP, corrente e resistência

Outra forma muito comum de calcular a DDP é através da Lei de Ohm, que relaciona tensão, corrente e resistência:

V = R × I

Onde:

• V = tensão elétrica (volts)
• R = resistência elétrica (ohms, Ω)
• I = corrente elétrica (ampères, A)

Exemplo com a Lei de Ohm

Se em um circuito a corrente é de 2 A e a resistência é de 10 Ω, temos:

V = 10 × 2
V = 20 volts

Portanto, a DDP entre os dois pontos é de 20 V.

Quando usar cada fórmula

• Use V = E / Q quando você conhece a energia e a carga elétrica.
• Use V = R × I quando os dados disponíveis forem a resistência e a corrente elétrica do circuito.

Diferença entre DDP, corrente e resistência

É comum confundir esses conceitos, mas eles têm funções diferentes:

A DDP “empurra” os elétrons, a resistência “freia” e a corrente mostra “quantos elétrons passam” por segundo.

Cálculo da DDP em circuitos em série

Em um circuito em série, a corrente é a mesma em todos os componentes, mas a tensão se divide.

A DDP total é igual à soma das DDPs parciais:

Vt = V1 + V2 + V3 + …

Por exemplo, se você tem três resistores em série com 3 Ω, 4 Ω e 5 Ω, e a corrente é de 2 A:

• V1 = 3 × 2 = 6 V
• V2 = 4 × 2 = 8 V
• V3 = 5 × 2 = 10 V

Então a DDP total é:
Vt = 6 + 8 + 10 = 24 V

Cálculo da DDP em circuitos em paralelo

Em um circuito em paralelo, todos os elementos estão sujeitos à mesma DDP.
Ou seja, se a fonte tem 12 V, cada ramificação também terá 12 V de tensão.

A diferença é que a corrente se divide entre os ramos, dependendo da resistência de cada um.

Aplicações práticas da DDP

• Tomadas residenciais: fornecem DDP de 127 V ou 220 V, dependendo da rede elétrica.
• Pilhas e baterias: uma pilha comum tem 1,5 V; duas em série fornecem 3 V.
• Fontes de alimentação: convertem tensões de 220 V da rede para 12 V, 5 V ou 3,3 V, usados em eletrônicos.

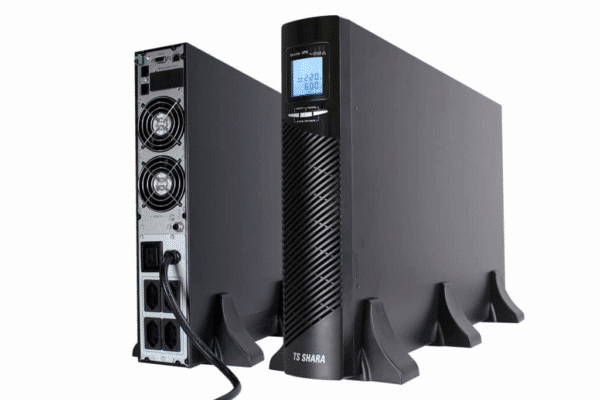

• Nobreaks e UPS: estabilizam a DDP em caso de quedas ou picos de energia.

Saber calcular a DDP é essencial para dimensionar circuitos elétricos, identificar falhas, escolher fontes corretas e garantir segurança.

Como medir a DDP na prática

Para medir a diferença de potencial, utiliza-se um multímetro configurado na escala de voltagem (V).

1. Coloque as pontas de prova nos dois pontos do circuito (positivo e negativo).
2. Leia o valor no visor.
3. Certifique-se de que o multímetro está configurado para corrente contínua (VDC) ou corrente alternada (VAC), conforme o tipo de circuito.

Dicas de segurança

• Nunca toque em fios desencapados ou terminais enquanto o circuito estiver energizado.
• Use equipamentos de proteção (luvas isolantes, calçados apropriados).
• Ao medir tensões altas, mantenha o multímetro na faixa superior à esperada.

Conclusão

Calcular a Diferença de Potencial (DDP) é fundamental para compreender e projetar sistemas elétricos de forma segura e eficiente.

Com as fórmulas V = E / Q e V = R × I, é possível determinar tanto a energia envolvida quanto o comportamento da corrente em circuitos simples ou complexos.

A partir desse cálculo, é possível prevenir sobrecargas, dimensionar dispositivos corretamente e garantir que a tensão aplicada seja compatível com os equipamentos — evitando riscos e aumentando a durabilidade de todo o sistema elétrico.
