O aterramento elétrico é um dos elementos mais importantes de qualquer instalação elétrica, seja residencial, comercial ou industrial.
Mesmo sendo frequentemente ignorado ou mal executado, ele é essencial para garantir segurança, estabilidade e funcionamento adequado dos dispositivos de proteção.
Muitas pessoas só percebem a importância do aterramento quando ocorre um problema, como a queima de equipamentos ou a sensação de pequenos choques ao tocar em carcaças metálicas.
No entanto, o aterramento não é um recurso opcional, mas parte fundamental do sistema elétrico.
Compreender o que é aterramento elétrico e como verificar se ele está correto é indispensável para reduzir riscos e aumentar a confiabilidade da instalação.
O que é aterramento elétrico
O aterramento elétrico é o sistema que conecta partes específicas da instalação elétrica ao solo por meio de condutores apropriados.
Essa conexão cria um caminho de baixa impedância para correntes indesejadas, como correntes de fuga, descargas atmosféricas indiretas e surtos elétricos.
Em termos práticos, o aterramento permite que a energia excedente seja direcionada com segurança para a terra, evitando que circule por carcaças metálicas ou por equipamentos sensíveis.
Ele atua como uma rota alternativa para a corrente elétrica em situações anormais.
Qual é a função do aterramento elétrico
Entender o que é aterramento elétrico também ajuda a compreender sua função dentro da instalação. O aterramento desempenha três funções principais:
- proteção contra choques elétricos;
• proteção contra surtos de tensão;
• estabilização do potencial elétrico da instalação.
Na proteção contra choques, o aterramento reduz a tensão presente em partes metálicas expostas quando ocorre falha de isolamento.
Na proteção contra surtos, ele serve como caminho para dissipação do excesso de energia desviado por dispositivos de proteção.
Na estabilização do sistema, ele ajuda a manter uma referência de potencial adequada para o funcionamento correto de equipamentos eletrônicos.
VEJA TAMBÉM| Surtos elétricos: o que são, por que acontecem e como proteger seus equipamentos contra danos
Como o aterramento protege pessoas
Quando ocorre falha de isolamento em um equipamento, a carcaça metálica pode ficar energizada.
Se não houver aterramento adequado, ao tocar essa superfície, a corrente pode atravessar o corpo da pessoa.
Com aterramento correto, a corrente de falha tende a seguir pelo condutor de proteção até o solo.
Além disso, dispositivos diferenciais residuais detectam essa corrente de fuga e desligam o circuito rapidamente.
Essa combinação reduz significativamente o risco de acidentes.
Como o aterramento protege equipamentos
Entender o que é aterramento elétrico também permite compreender por que esse sistema é importante para a proteção de equipamentos eletrônicos. Esses dispositivos são sensíveis a variações elétricas, e surtos de tensão, mesmo de curta duração, podem danificar fontes, placas e componentes internos.
O aterramento trabalha em conjunto com dispositivos de proteção contra surtos. Quando ocorre um pico de tensão, o dispositivo direciona o excesso de energia para o sistema de aterramento.
Se o aterramento estiver eficiente, o surto é dissipado com menor impacto. Sem ele, parte da energia pode atingir os equipamentos conectados.
Principais componentes do sistema de aterramento
Um sistema de aterramento geralmente é composto por:

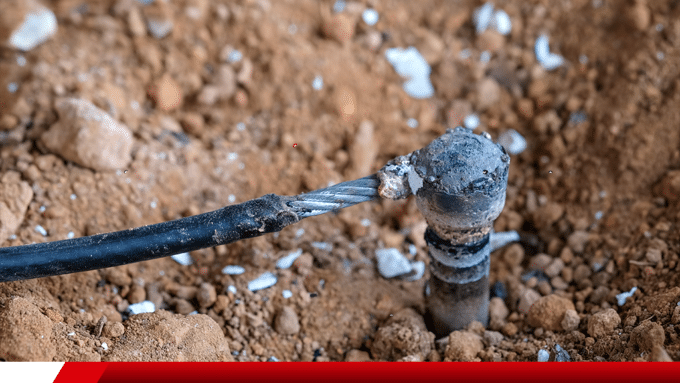

- haste ou malha de aterramento instalada no solo;
• condutor de proteção;
• barramento de terra no quadro elétrico;
• conexões equipotenciais entre partes metálicas.
A eficiência do sistema depende da continuidade elétrica entre esses elementos.
Conexões mal feitas ou corrosão podem comprometer o desempenho do aterramento.
Como saber se sua instalação possui aterramento
A presença de tomadas com pino terra não garante que o aterramento esteja funcional.
É comum encontrar instalações onde o condutor de proteção está desconectado ou não ligado a uma haste adequada.
Alguns indícios de aterramento inexistente ou inadequado incluem:
- sensação de choque leve ao tocar eletrodomésticos;
• queima frequente de equipamentos eletrônicos;
• disparo inesperado de dispositivos diferenciais;
• interferências em áudio ou vídeo.
No entanto, a verificação técnica deve ser feita por profissional capacitado, utilizando instrumentos apropriados.
VEJA TAMBÉM| Como melhorar a qualidade da energia elétrica?
Testes e verificações técnicas
Para avaliar o aterramento, podem ser realizados testes de continuidade e medição de resistência do sistema.
A continuidade garante que o condutor de proteção esteja corretamente conectado ao barramento de terra.
A medição de resistência verifica se o caminho até o solo está dentro de valores adequados para dissipação eficiente de corrente.
Esses procedimentos exigem equipamentos específicos e conhecimento técnico.
Erros comuns em sistemas de aterramento
Alguns erros são recorrentes em instalações mal executadas:
- ligação improvisada em estruturas metálicas;
• mistura inadequada entre neutro e terra;
• uso de condutores subdimensionados;
• ausência de haste de aterramento real.
Essas falhas comprometem a eficácia do sistema e aumentam riscos.
Aterramento e funcionamento de nobreaks
Nobreaks dependem de aterramento adequado para que seus sistemas internos de proteção funcionem corretamente.
Filtros de ruído e proteção contra surtos atuam com base na existência de caminho eficiente para dissipação de energia.
Sem aterramento, a eficiência dessas proteções pode ser reduzida.
Além disso, alguns modelos podem apresentar alertas ou funcionamento irregular quando detectam ausência de aterramento.
Instalações antigas precisam de atualização
Entender o que é aterramento elétrico é especialmente importante em residências e prédios antigos, que muitas vezes não possuem um sistema de aterramento compatível com as exigências atuais da instalação.
Com o aumento do uso de equipamentos eletrônicos sensíveis, essa deficiência se torna ainda mais relevante.
Atualizar o sistema elétrico e garantir um aterramento adequado ajuda a reduzir o risco de danos aos equipamentos e melhora a segurança geral da instalação.
Quando procurar avaliação profissional
Sempre que houver dúvida sobre a qualidade da instalação elétrica, é recomendável solicitar avaliação técnica.
Situações como reforma, aumento de carga instalada ou substituição do quadro elétrico são momentos ideais para revisar o aterramento.
A prevenção é mais segura e econômica do que lidar com danos decorrentes de falhas elétricas.
O aterramento elétrico é a base da proteção elétrica eficiente.
Sem ele, dispositivos como disjuntores, diferenciais e proteção contra surtos não atuam de forma plena.
A TS Shara oferece soluções voltadas à proteção e continuidade de energia, contribuindo para ambientes mais seguros e preparados para lidar com oscilações e falhas elétricas.
Perguntas frequentes
FAQ sobre aterramento elétrico
1. O que é aterramento elétrico?
O aterramento elétrico é a conexão segura de partes da instalação elétrica ao solo por meio de condutores apropriados. Essa ligação cria um caminho de baixa impedância para correntes indesejadas, como correntes de fuga, surtos elétricos e descargas atmosféricas indiretas. Na prática, ele ajuda a evitar que a energia excedente circule por carcaças metálicas, equipamentos eletrônicos ou pelo corpo humano. Por isso, o aterramento é uma das bases da proteção elétrica em residências, comércios e ambientes industriais.
2. Para que serve o aterramento elétrico?
O aterramento elétrico serve para proteger pessoas, equipamentos e a própria instalação contra falhas elétricas. Ele direciona correntes de fuga e parte da energia de surtos elétricos para o solo, reduzindo o risco de choque, danos a placas eletrônicas, queima de fontes e mau funcionamento de dispositivos sensíveis. Também contribui para o funcionamento adequado de recursos como DPS, DR, filtros de linha, estabilizadores e nobreaks, especialmente em locais com muitos equipamentos conectados à rede elétrica.
3. Como saber se minha casa tem aterramento?
A presença do terceiro pino na tomada não garante que a casa tenha aterramento funcional. Para confirmar, é necessário verificar se existe condutor de proteção conectado corretamente ao barramento de terra, à haste ou à malha de aterramento. Alguns sinais de problema incluem pequenos choques em eletrodomésticos, queima frequente de equipamentos e interferências em áudio ou vídeo. A verificação correta deve ser feita por eletricista qualificado, com instrumentos adequados para teste de continuidade e medição do sistema.
4. Tomada de três pinos significa que existe aterramento?
Não. A tomada de três pinos apenas indica que há espaço físico para fase, neutro e terra, mas não confirma que o condutor de proteção esteja instalado e funcionando. Em muitas instalações antigas ou improvisadas, o pino terra pode estar desconectado, ligado de forma incorreta ou até misturado indevidamente ao neutro. Para saber se o aterramento existe de fato, é preciso avaliar o quadro elétrico, o barramento de terra, os condutores e a conexão com a haste ou malha de aterramento.
5. O aterramento elétrico evita choque?
Sim. O aterramento elétrico reduz o risco de choque ao criar um caminho seguro para correntes de fuga. Quando ocorre falha de isolamento em um equipamento, a carcaça metálica pode ficar energizada. Com aterramento adequado, essa corrente tende a seguir pelo condutor de proteção, em vez de atravessar o corpo de uma pessoa. Quando combinado com dispositivo DR, o sistema se torna mais eficiente, pois o DR identifica a fuga de corrente e desliga o circuito rapidamente.
6. Qual a diferença entre aterramento e fio terra?
O aterramento é o sistema completo de conexão elétrica com o solo, enquanto o fio terra é um dos condutores que fazem parte desse sistema. O fio terra, também chamado de condutor de proteção, liga tomadas, carcaças metálicas e quadros elétricos ao barramento de terra e ao eletrodo de aterramento. Portanto, o fio terra sozinho não resolve o problema se não estiver corretamente conectado a uma haste, malha ou sistema de aterramento eficiente.
7. O aterramento protege contra surtos elétricos?
Sim. O aterramento ajuda na proteção contra surtos elétricos ao permitir que a energia excedente seja desviada para o solo. No entanto, ele não atua sozinho. Para surtos causados por descargas atmosféricas, manobras da rede elétrica ou oscilações intensas, é necessário usar DPS, que direciona o pico de tensão para o sistema de aterramento. Sem aterramento eficiente, o DPS perde parte da sua capacidade de proteção e os equipamentos conectados ficam mais expostos a danos.
8. Qual a diferença entre aterramento, DPS e DR?
Aterramento, DPS e DR têm funções diferentes, mas complementares na proteção elétrica. O aterramento cria o caminho seguro para correntes indesejadas. O DPS protege contra surtos elétricos, desviando picos de tensão para o aterramento. O DR protege pessoas contra choques ao detectar fuga de corrente e desligar o circuito. Em uma instalação segura, esses elementos podem atuar em conjunto com disjuntores, filtros de linha, estabilizadores e nobreaks para aumentar a proteção de pessoas e equipamentos.
9. O aterramento substitui o disjuntor?
Não. O aterramento não substitui o disjuntor, porque cada um tem uma função diferente na instalação elétrica. O disjuntor protege o circuito contra sobrecargas e curtos-circuitos, interrompendo a passagem de corrente quando ela ultrapassa limites seguros. Já o aterramento oferece um caminho para correntes de fuga e surtos elétricos. Para proteção mais completa, a instalação deve combinar disjuntores, aterramento, DR, DPS e dispositivos adequados à carga conectada.
10. O aterramento substitui o DPS?
Não. O aterramento não substitui o DPS, pois ele não bloqueia nem limita sozinho os surtos elétricos. O DPS é o dispositivo responsável por desviar picos de tensão para o sistema de aterramento. O aterramento, por sua vez, recebe e dissipa essa energia de forma segura. Sem DPS, os equipamentos continuam mais vulneráveis a surtos. Sem aterramento adequado, o DPS também perde eficiência. Por isso, os dois devem ser vistos como soluções complementares, não alternativas.
11. Nobreak precisa de aterramento?
Sim. O nobreak precisa de aterramento adequado para que seus sistemas internos de proteção funcionem corretamente. Muitos nobreaks possuem filtros de ruído, proteção contra surtos e circuitos eletrônicos sensíveis que dependem de uma referência elétrica estável. Sem aterramento, a proteção pode ser reduzida e alguns modelos podem apresentar alertas, ruídos, falhas de funcionamento ou menor eficiência na proteção dos equipamentos conectados. Em ambientes críticos, o aterramento é essencial para continuidade operacional e segurança elétrica.
12. Filtro de linha funciona sem aterramento?
Nem sempre. Um filtro de linha pode distribuir energia mesmo sem aterramento, mas sua proteção contra surtos e ruídos elétricos pode ser limitada. Modelos com proteção interna dependem do condutor de terra para direcionar parte da energia excedente para o sistema de aterramento. Quando a tomada não possui terra funcional, o filtro pode não oferecer a proteção esperada para computadores, televisores, roteadores, nobreaks e outros equipamentos eletrônicos sensíveis.
13. Estabilizador precisa de aterramento?
Sim. O estabilizador deve ser usado em uma instalação com aterramento adequado para operar com mais segurança e eficiência. Embora sua função principal seja corrigir variações de tensão dentro de determinados limites, muitos modelos também possuem proteção adicional contra ruídos e surtos elétricos. Sem aterramento, a referência elétrica da instalação fica prejudicada e parte das proteções pode não atuar corretamente. Além disso, o risco de choque em carcaças metálicas e equipamentos conectados pode aumentar.
14. O que acontece se a instalação não tiver aterramento?
A ausência de aterramento aumenta o risco de choque elétrico, queima de equipamentos e falhas em dispositivos de proteção. Sem um caminho seguro para correntes de fuga, carcaças metálicas podem ficar energizadas e surtos elétricos podem atingir diretamente aparelhos sensíveis. Equipamentos como computadores, servidores, televisores, roteadores, nobreaks e sistemas de automação ficam mais vulneráveis. Além disso, DPS, DR, filtros de linha e outras proteções podem não atuar com a eficiência esperada.
15. Quais sinais indicam problema no aterramento?
Os principais sinais de problema no aterramento incluem pequenos choques ao tocar eletrodomésticos, queima recorrente de equipamentos, ruídos em áudio, interferências em imagem, mau funcionamento de nobreaks e disparos inesperados de dispositivos DR. Esses sintomas não confirmam sozinhos a falha, mas indicam que a instalação elétrica precisa ser avaliada. A causa pode estar em condutores desconectados, corrosão, aterramento inexistente, ligação incorreta entre neutro e terra ou falta de equipotencialização.
16. Posso fazer aterramento ligando o fio terra no neutro?
Não. Ligar o fio terra diretamente no neutro de forma improvisada é uma prática inadequada e perigosa. O neutro e o condutor de proteção possuem funções diferentes na instalação elétrica. Quando são ligados incorretamente, podem surgir tensões perigosas em carcaças metálicas, falhas em dispositivos DR e aumento do risco de choque. O aterramento deve seguir projeto técnico, com condutor de proteção, barramento de terra, conexões adequadas e eletrodo de aterramento corretamente instalado.
17. Aterramento mal feito pode queimar equipamentos?
Sim. Um aterramento mal feito pode aumentar o risco de danos em equipamentos eletrônicos, principalmente quando há surtos elétricos, correntes de fuga ou instabilidade na rede elétrica. Se o caminho de dissipação for ineficiente, parte da energia excedente pode atingir fontes, placas e circuitos internos. Computadores, servidores, roteadores, televisores, sistemas de automação, nobreaks e equipamentos industriais são especialmente sensíveis. Por isso, aterramento, DPS e proteção adequada devem ser avaliados em conjunto.
18. Como é feito o teste de aterramento?
O teste de aterramento é feito com instrumentos específicos para verificar continuidade elétrica e resistência do sistema em relação ao solo. A continuidade confirma se o condutor de proteção está conectado corretamente entre tomadas, quadros e barramento de terra. A medição de resistência avalia se a haste ou malha de aterramento consegue dissipar corrente de forma eficiente. Esse procedimento deve ser realizado por profissional capacitado, porque envolve interpretação técnica e não deve ser substituído por testes improvisados.
19. Instalações antigas precisam de aterramento novo?
Na maioria dos casos, sim. Instalações antigas frequentemente não possuem aterramento adequado aos padrões atuais ou foram projetadas para uma realidade com menos equipamentos eletrônicos conectados. Hoje, computadores, roteadores, televisores, carregadores, eletrodomésticos e nobreaks aumentam a exigência sobre a rede elétrica. Atualizar o aterramento, revisar o quadro elétrico, instalar DPS e avaliar o uso de DR são medidas importantes para melhorar segurança, proteção de equipamentos e confiabilidade da instalação.
20. Quando chamar um profissional para avaliar o aterramento?
Deve-se chamar um profissional sempre que houver dúvida sobre a segurança da instalação, sinais de choque, queima frequente de equipamentos ou reforma elétrica em andamento. Também é recomendável avaliar o aterramento ao instalar nobreaks, servidores, equipamentos industriais, sistemas de automação, DPS ou novos circuitos de maior carga. O profissional consegue verificar continuidade, resistência, dimensionamento dos condutores, estado das conexões e compatibilidade entre aterramento, DR, disjuntores e proteção contra surtos elétricos.
