Termografia elétrica é uma técnica de inspeção utilizada para identificar anomalias térmicas em instalações elétricas por meio da análise da distribuição de temperatura dos componentes. Ela permite detectar aquecimentos anormais em painéis, cabos, conexões e equipamentos, sem a necessidade de contato físico ou desligamento do sistema elétrico.
Essa técnica é amplamente utilizada como ferramenta preventiva, pois possibilita identificar falhas ainda em estágio inicial, antes que evoluam para problemas graves como curtos-circuitos, queima de equipamentos ou incêndios.
Para que serve a termografia elétrica
A termografia elétrica serve para avaliar o estado de funcionamento de sistemas elétricos por meio da temperatura dos seus componentes. Em uma instalação em condições normais, a distribuição térmica tende a ser uniforme e previsível.
Quando há falhas, como mau contato, sobrecarga ou desgaste de componentes, ocorre elevação localizada de temperatura. A termografia permite identificar esses pontos críticos com precisão.
Entre os principais objetivos da termografia elétrica estão:
- prevenção de falhas elétricas;
- aumento da confiabilidade do sistema;
- redução de riscos de incêndio;
- apoio à manutenção preventiva;
- proteção de equipamentos sensíveis.
Como funciona a termografia elétrica

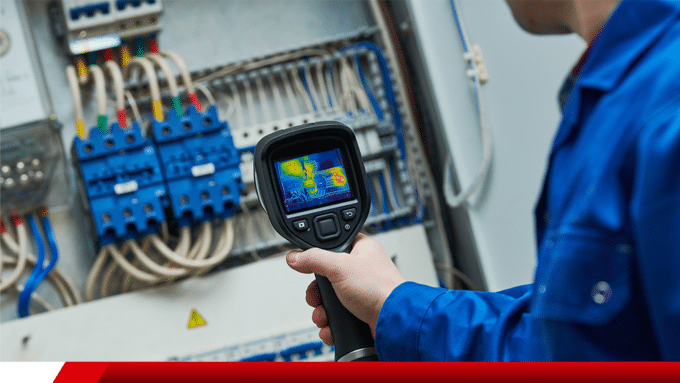

A termografia elétrica funciona a partir do uso de câmeras termográficas, equipamentos capazes de captar a radiação infravermelha emitida pelos corpos. Essa radiação é convertida em imagens térmicas, nas quais cada cor representa uma faixa de temperatura.
Durante a inspeção, o profissional analisa essas imagens para identificar pontos com temperatura acima do normal. Esses pontos indicam possíveis falhas ou condições anormais de operação.
O grande diferencial da termografia é permitir essa análise sem contato direto com os componentes e, na maioria dos casos, com o sistema energizado.
VEJA TAMBÉM| Descargas elétricas: os riscos invisíveis para seus equipamentos e como evitar prejuízos
O que são anomalias térmicas em instalações elétricas
Anomalias térmicas são variações de temperatura que fogem do padrão esperado para determinado componente ou circuito. Elas geralmente indicam algum tipo de problema elétrico ou mecânico.
As causas mais comuns de anomalias térmicas incluem:
- conexões mal apertadas;
- oxidação de contatos;
- sobrecarga de circuitos;
- desequilíbrio de fases;
- componentes defeituosos;
- desgaste natural dos materiais.
A termografia elétrica permite identificar essas anomalias antes que provoquem falhas mais graves.
Principais aplicações da termografia elétrica
A termografia elétrica pode ser aplicada em diferentes contextos, desde pequenas instalações até grandes sistemas industriais.
Painéis elétricos
Painéis elétricos concentram grande quantidade de conexões e dispositivos. Pequenos problemas nesses pontos podem gerar aquecimento excessivo e riscos elevados.
A termografia permite identificar:
- disjuntores aquecidos;
- barramentos com mau contato;
- conexões sobrecarregadas;
- componentes próximos do limite térmico.
Quadros de distribuição
Nos quadros de distribuição, a termografia auxilia na identificação de circuitos sobrecarregados e falhas de balanceamento, contribuindo para maior segurança e confiabilidade.
Cabos e conexões
Cabos mal dimensionados ou com falhas de contato apresentam elevação de temperatura. A inspeção termográfica identifica esses pontos sem necessidade de desmontagem.
Equipamentos elétricos e eletrônicos
Transformadores, nobreaks, inversores e outros equipamentos podem ser monitorados termicamente para identificar falhas internas ou condições de operação inadequadas.
Termografia elétrica como manutenção preventiva
A termografia elétrica é uma das principais ferramentas de manutenção preventiva. Diferentemente da manutenção corretiva, que atua após a falha, a manutenção preventiva busca evitar que o problema aconteça.
Ao identificar aquecimentos anormais precocemente, é possível:
- programar intervenções;
- reduzir paradas inesperadas;
- evitar danos a equipamentos;
- aumentar a vida útil da instalação.
Esse caráter preventivo torna a termografia uma prática estratégica em sistemas elétricos críticos.
VEJA TAMBÉM| Resistência elétrica e aquecimento: o que isso tem a ver com segurança dos seus aparelhos
Importância da termografia elétrica para a segurança
A segurança é um dos principais benefícios da termografia elétrica. Muitos acidentes elétricos estão relacionados a falhas que poderiam ser identificadas previamente por meio da análise térmica.
O aquecimento excessivo é um dos principais fatores de risco para incêndios de origem elétrica. Ao detectar esses pontos críticos, a termografia contribui diretamente para a redução desse risco.
Além disso, a inspeção sem contato reduz a exposição dos profissionais a partes energizadas.
Termografia elétrica e continuidade operacional
Em ambientes industriais, comerciais e de infraestrutura crítica, a continuidade operacional é essencial. Falhas elétricas podem causar interrupções significativas, prejuízos financeiros e impactos na segurança.
A termografia elétrica permite identificar problemas sem a necessidade de desligar o sistema, mantendo a operação enquanto a condição é avaliada e planejada a correção.
Isso torna a técnica especialmente valiosa em ambientes que não podem sofrer paradas frequentes.
Limitações da termografia elétrica
Embora seja uma ferramenta poderosa, a termografia elétrica possui limitações que devem ser compreendidas.
Ela não identifica:
- falhas internas sem reflexo térmico;
- problemas futuros sem manifestação térmica;
- defeitos que não geram aquecimento anormal.
Por isso, a termografia deve ser utilizada como parte de um conjunto de práticas de manutenção e inspeção, e não como solução isolada.
Importância da interpretação técnica dos resultados
A análise das imagens termográficas exige conhecimento técnico. Nem todo aquecimento é necessariamente um problema, e nem toda diferença de temperatura indica falha grave.
A interpretação correta considera:
- tipo de componente;
- carga aplicada;
- condições ambientais;
- comparação entre fases;
- histórico da instalação.
Uma interpretação inadequada pode gerar alarmes falsos ou deixar de identificar riscos reais.
Periodicidade das inspeções termográficas
A periodicidade da termografia elétrica depende do tipo de instalação, criticidade dos sistemas e histórico de falhas.
Instalações críticas tendem a exigir inspeções mais frequentes, enquanto sistemas de menor complexidade podem ser avaliados em intervalos maiores.
O importante é que a inspeção faça parte de um plano estruturado de manutenção.
Termografia elétrica e confiabilidade do sistema elétrico
Ao permitir a identificação precoce de falhas, a termografia elétrica aumenta significativamente a confiabilidade do sistema elétrico.
Ela reduz a probabilidade de falhas inesperadas, melhora o planejamento da manutenção e contribui para um funcionamento mais estável e seguro da instalação.
Termografia elétrica como apoio à tomada de decisão
Os dados obtidos por meio da termografia elétrica auxiliam na tomada de decisões técnicas e estratégicas. Eles permitem priorizar intervenções, direcionar recursos e justificar ações preventivas.
Essa visão baseada em dados melhora a eficiência da gestão da manutenção elétrica.
Perguntas frequentes
O que é termografia elétrica?
É uma técnica de inspeção que identifica falhas elétricas por meio da análise da temperatura dos componentes.
A termografia elétrica exige desligar a instalação?
Na maioria dos casos, não. Ela pode ser realizada com o sistema energizado.
Quais problemas a termografia elétrica identifica?
Mau contato, sobrecarga, desequilíbrio de fases e aquecimento anormal.
Termografia elétrica evita incêndios?
Sim. Ao identificar pontos de aquecimento excessivo, ela reduz o risco de incêndios de origem elétrica.
A termografia substitui outras inspeções?
Não. Ela complementa outras práticas de manutenção e inspeção elétrica.
Quem pode realizar termografia elétrica?
Profissionais capacitados e com conhecimento técnico em sistemas elétricos.
Todo aquecimento é um problema?
Não. A interpretação deve considerar o contexto e as condições de operação.
Com que frequência deve ser feita?
Depende da criticidade da instalação e do histórico de falhas.
Termografia elétrica serve para residências?
Pode ser aplicada, mas é mais comum em instalações comerciais e industriais.
A termografia elétrica protege equipamentos?
Sim. Ela ajuda a evitar danos ao identificar falhas antes que causem queima de componentes.
