O Efeito joule é um fenômeno fundamental da eletricidade e está presente em praticamente todos os sistemas elétricos e eletrônicos do dia a dia.
Sempre que uma corrente elétrica atravessa um condutor, parte da energia elétrica é transformada em calor.
Esse aquecimento, que pode ser desejado ou indesejado dependendo da aplicação, é exatamente o que caracteriza o efeito Joule.
Apesar de ser um conceito básico da física, o efeito Joule tem impacto direto em temas como eficiência energética, segurança elétrica, dimensionamento de cabos, funcionamento de resistências elétricas e até falhas em equipamentos de proteção elétrica.
O que é o efeito Joule na física
O efeito Joule é a transformação de energia elétrica em energia térmica quando uma corrente elétrica percorre um material que oferece resistência à passagem dessa corrente.
De forma técnica, ele ocorre porque os elétrons em movimento colidem com os átomos do condutor, transferindo energia e aumentando a agitação térmica do material.
Quanto maior a resistência elétrica e a corrente que atravessa o condutor, maior será a quantidade de calor gerada.
Esse fenômeno foi estudado e descrito pelo físico James Prescott Joule, que demonstrou a relação direta entre corrente elétrica, resistência e geração de calor.

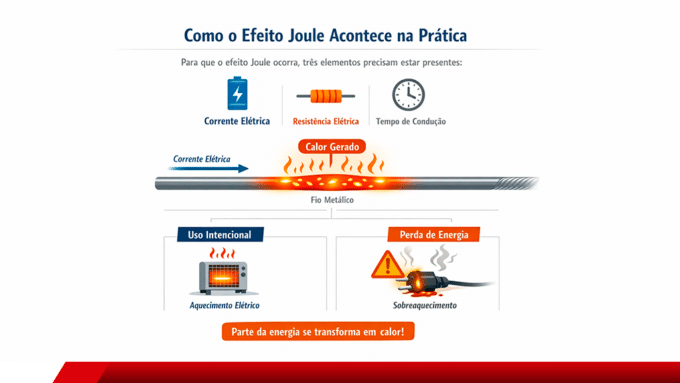

Como o efeito Joule acontece na prática
Para que o efeito Joule ocorra, três elementos precisam estar presentes:
- corrente elétrica circulando;
- resistência elétrica do material;
- tempo de condução.
Nenhum condutor é perfeito, mesmo fios metálicos possuem resistência, ainda que pequena.
Quando a corrente passa, parte da energia elétrica deixa de ser útil para o circuito e se converte em calor.
Em alguns casos, esse calor é aproveitado de forma intencional.
Em outros, ele representa perda de energia e risco operacional.
A fórmula do efeito Joule
O efeito Joule pode ser calculado por meio de uma relação matemática simples, conhecida como lei de Joule.
A quantidade de energia térmica gerada é proporcional a:
- resistência elétrica do condutor;
- quadrado da corrente elétrica;
- tempo de passagem da corrente.
Isso explica por que pequenos aumentos de corrente provocam aumentos muito maiores no aquecimento do sistema.
Na prática, é por isso que sobrecargas elétricas são tão perigosas.
Elas elevam a corrente e, consequentemente, multiplicam a geração de calor.
Efeito Joule como perda de energia
Em sistemas elétricos, o efeito Joule é frequentemente tratado como uma perda energética.
Parte da energia que deveria alimentar equipamentos, motores ou sistemas eletrônicos acaba sendo dissipada em forma de calor nos cabos, conexões e componentes.
Essas perdas causam:
- redução da eficiência do sistema;
- aumento do consumo de energia;
- aquecimento excessivo de cabos e contatos;
- envelhecimento precoce dos componentes.
Em instalações mal dimensionadas, o efeito Joule se torna um fator crítico de risco.
Quando o efeito Joule é desejado
Apesar de muitas vezes ser visto como um problema, o efeito Joule também é amplamente utilizado de forma intencional.
Alguns exemplos clássicos incluem:
- chuveiros elétricos;
- aquecedores elétricos;
- ferros de passar roupa;
- torradeiras;
- resistências industriais.
Nesses casos, o objetivo do sistema é justamente transformar energia elétrica em calor de forma controlada.
O segredo está no dimensionamento correto dos materiais e da corrente elétrica envolvida.
O efeito Joule em cabos elétricos
Em cabos elétricos, o efeito Joule é um dos principais critérios de dimensionamento.
Se o cabo for subdimensionado para a corrente que circula, o aquecimento será excessivo, podendo causar:
- derretimento da isolação;
- curto-circuito;
- incêndios;
- falhas intermitentes.
Por isso, normas técnicas definem seções mínimas de cabos considerando exatamente o calor gerado pelo efeito Joule.
Quanto maior a corrente, maior deve ser a bitola do cabo para reduzir a resistência elétrica e limitar o aquecimento.
VEJA TAMBÉM| Pico de energia: O que pode causar e riscos
Relação entre efeito Joule e segurança elétrica
O efeito Joule está diretamente ligado à segurança das instalações elétricas.
Grande parte dos incêndios de origem elétrica ocorre por aquecimento excessivo causado por:
- sobrecargas;
- mau contato;
- conexões oxidadas;
- fios de bitola inadequada.
Todos esses cenários aumentam a resistência elétrica em pontos específicos do circuito, intensificando o efeito Joule de forma localizada.
Esse aquecimento concentrado é extremamente perigoso, pois pode não ser percebido imediatamente.
Efeito Joule em equipamentos eletrônicos
Em equipamentos eletrônicos, o efeito Joule precisa ser cuidadosamente controlado.
Vários componentes dissipam calor durante o funcionamento, como:
- resistores;
- transistores;
- processadores;
- fontes de alimentação.
Se o calor não for dissipado adequadamente, ocorre:
- perda de desempenho;
- instabilidade operacional;
- desligamentos automáticos;
- falha permanente dos componentes.
É por isso que sistemas eletrônicos utilizam dissipadores de calor, ventilação forçada e projetos térmicos específicos.
Efeito Joule e eficiência energética
Do ponto de vista da eficiência energética, o efeito Joule é um dos grandes vilões.
Toda energia dissipada em forma de calor que não é aproveitada representa desperdício.
Por isso, projetos modernos buscam:
- reduzir resistências desnecessárias;
- otimizar trajetos elétricos;
- melhorar a qualidade das conexões;
- utilizar materiais mais eficientes.
Em larga escala, a redução das perdas por efeito Joule gera economia significativa de energia.
Diferença entre efeito Joule e aquecimento por arco elétrico
É importante não confundir o efeito Joule com outros fenômenos térmicos da eletricidade.
O efeito Joule ocorre pela resistência elétrica ao fluxo de corrente.
Já o aquecimento por arco elétrico acontece quando há ionização do ar entre dois condutores.
Ambos geram calor, mas possuem causas, riscos e tratamentos completamente diferentes.
O efeito Joule é contínuo e previsível.
O arco elétrico é instantâneo, violento e extremamente perigoso.
O papel do efeito Joule na proteção elétrica
Em equipamentos de proteção elétrica, o efeito Joule aparece de duas formas:
- como fenômeno a ser controlado internamente;
- como consequência de falhas ou sobrecargas externas.
Filtros de linha, DPS e nobreaks precisam dissipar calor gerado por correntes internas e surtos elétricos.
Se o projeto térmico não for adequado, o próprio equipamento de proteção pode falhar.
Por isso, a gestão térmica é parte essencial da engenharia desses dispositivos.
Como minimizar problemas causados pelo efeito Joule
Algumas boas práticas reduzem significativamente os riscos associados ao efeito Joule:
- dimensionar corretamente cabos e disjuntores;
- evitar emendas improvisadas;
- garantir conexões firmes e limpas;
- não sobrecarregar tomadas;
- utilizar equipamentos certificados.
Essas medidas simples aumentam a segurança e a durabilidade das instalações.
Importância do efeito Joule no estudo da eletricidade
O efeito Joule é um dos primeiros fenômenos estudados em eletricidade porque ele conecta teoria e prática de forma direta.
Ele explica:
- por que fios esquentam;
- por que equipamentos consomem energia;
- por que perdas elétricas existem;
- por que a engenharia elétrica precisa considerar aspectos térmicos.
Sem entender o efeito Joule, não é possível compreender plenamente o funcionamento de sistemas elétricos reais.
Conclusão
O efeito Joule não é apenas um conceito acadêmico.
Ele está presente em todos os circuitos elétricos e influencia diretamente eficiência, segurança e confiabilidade.
Entender como e por que ele ocorre permite tomar decisões melhores no uso, no projeto e na proteção de sistemas elétricos.
Ignorar o efeito Joule é ignorar um dos principais fatores de risco e perda na eletricidade.
Perguntas frequentes sobre efeito Joule
O que é o efeito Joule de forma simples?
É a transformação da energia elétrica em calor quando a corrente passa por um condutor que oferece resistência.
O efeito Joule é sempre ruim?
Não.
Ele é desejado em aplicações de aquecimento e indesejado quando causa perdas ou riscos.
Por que cabos elétricos esquentam?
Porque a corrente elétrica encontra resistência no material do cabo, gerando calor pelo efeito Joule.
O efeito Joule pode causar incêndios?
Sim.
Quando há sobrecarga, mau contato ou fios inadequados, o aquecimento pode atingir níveis perigosos.
Como reduzir perdas por efeito Joule?
Reduzindo a resistência elétrica e controlando a corrente por meio de bom dimensionamento e materiais adequados.
Todo material sofre efeito Joule?
Sim, desde que conduza corrente elétrica e possua resistência.
O efeito Joule ocorre em corrente alternada e contínua?
Sim.
Ele ocorre em ambos os tipos de corrente elétrica.
O efeito Joule está relacionado ao consumo de energia?
Sim.
Parte do consumo elétrico corresponde à energia dissipada em forma de calor.
Resistores funcionam por efeito Joule?
Sim.
Resistores utilizam o efeito Joule de forma controlada para limitar corrente e dissipar energia.
O efeito Joule pode ser eliminado?
Não completamente.
Ele pode apenas ser minimizado por meio de engenharia adequada.
